CP-114UL 系列

4 端口 RS-232/422/485 通用 PCI 串口卡,可选带 2 kV 光电隔离保护

moxa-cp-114ul-series-image-1-(1).jpg | Moxa

特点和优势

  • 超过 700 kbps 的高效数据吞吐量
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 通用 PCI 兼容 3.3/5 V PCI 和 PCI-X
  • 串口传输速率最高可达 921.6 kbps
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • 内置 LED 指示灯,易于维护
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa CP-114UL/UL-I 系列多串口卡,专为工业自动化系统中的长距离、基于 PC 的多点数据采集应用而设计。芯片集成数据流向自动控制功能提供精确控制 RS-485 通信,需要通过精准的时间控制来启用和禁用线路驱动控制。Moxa Turbo Serial Engine™ 芯片为 CP-114UL/UL-I 串口卡提供芯片集成的 ADDC® 功能,使 RS-485 通信连接与 RS-232 一样简单。在 RS-485 模式下,串口可通过菊花链方式,在 1.2 km 通信距离内连接多达 31 台 RS-485 设备。每个串口均提供 2 kV 电气隔离保护,可防止设备损坏,适用于长距离 RS-485 通信。



提供 Windows、Linux 和 UNIX 驱动程序

Moxa 持续支持各种操作系统,CP-114UL/UL-I 卡也不例外。所有 Moxa 串口卡均提供可靠的 Windows 和 Linux/UNIX 驱动程序,并支持 WEPOS 等其他嵌入式应用操作系统。



  • 通信 控制器

    MU860(兼容 16C550C)

  • 总线

    32 位通用 PCI

  • 接头

    DB44 母头

  • FIFO

    128 bytes

  • 最大板载数

    8

  • 端口数量

    4

  • 串口标准

    RS-232、RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 流量控制

    无,RTS/CTS、XON/XOFF

  • 校验位

    无、偶、奇、Space、Mark

  • 隔离保护

    CP-114UL-I 系列:2 kV

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、RTS+、RTS-、CTS+、CTS-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序

    QNX 6、SCO OpenServer、UnixWare 7 Solaris 10、FreeBSD

  • 输入电流

    CP-114UL 系列:320 mA @ 5 VDC
    CP-114UL-I 系列:465 mA @ 5 VDC

  • 尺寸

    CP-114UL 系列:64.4 x 120 mm(2.53 x 4.72 英寸)
    CP-114UL-I 系列:64.4 x 130 mm(2.53 x 5.12 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    所有型号:
    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

    CP-114UL-I 系列:
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8

  • 国际认证

    CP-114UL-DB9M:KC

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    114,223 小时

  • 标准

    Telcordia SR332

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for CP-114UL Series (Windows 7, 2008 R2, or later)
1.3 MB
驱动程序 v1.24
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
2017年10月18日 2017年10月18日 发布说明
Driver for CP-114UL Series (Windows XP, 2008 or earlier)
759.9 KB
驱动程序 v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-114UL Series (DOS)
634.2 KB
驱动程序 v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-114UL Series (Linux)
161.2 KB
驱动程序 v1.16
  • Linux 2.4.x
  • Linux 2.6.x
  • Linux 3.x
2014年3月30日 2014年3月30日 发布说明
Driver for CP-114UL Series (SCO 5)
649.5 KB
驱动程序 v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-114UL Series (SCO 6)
322.0 KB
驱动程序 v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-114UL Series (Sun Solaris)
118.0 KB
驱动程序 v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-114UL Series (UnixWare)
330.0 KB
驱动程序 v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CP-114UL Series (Windows ME or prior)
341.1 KB
驱动程序 v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Driver for CP-114UL Series (WinCE 5)
370.8 KB
驱动程序 v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-114UL Series (WinCE 6)
280.7 KB
驱动程序 v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-114UL Series (Windows 95/98)
341.1 KB
驱动程序 v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 发布说明
Driver for CP-114UL Series (WinNT)
193.5 KB
驱动程序 v5.11
  • Windows NT
2010年7月11日 2010年7月11日 发布说明
Driver for CP-114UL Series (UnixWare 2.1)
270.0 KB
驱动程序 v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 发布说明
Viewcom
434.6 KB
管理工具 v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CP-114UL Series (QNX6)
120.8 KB
驱动程序 v1.16
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-114UL Series (FreeBSD)
33.0 KB
驱动程序 v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-114UL Series (WinXP Embedded)
289.1 KB
驱动程序 v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
CP-114UL 系列产品资料表
1.8 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
QIG for CP-114UL Series
364.5 KB
QIG 英文 v1.0 2017年10月31日 2017年10月31日
Manual for CP-114UL Series
11.5 MB
手册 英文 v12.0 2017年10月16日 2017年10月16日
2D CAD for CP-114UL-I TOP
505.9 KB
2D CAD 英文 2010年2月23日 2010年2月23日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技术说明 英文 v1.0 2010年2月10日 2010年2月10日

可用型号 (7)

显示图片
moxa-cp-114ul-image.jpg | MoxaCP-114ULmoxa-cp-114ul-t-image.jpg | MoxaCP-114UL-Tmoxa-cp-114ul-db9m-image.jpg | MoxaCP-114UL-DB9Mmoxa-cp-114ul-db25m-image.jpg | MoxaCP-114UL-DB25M
串口总线Universal PCIUniversal PCIUniversal PCIUniversal PCI
串口数量4444
串口隔离保护
工作温度0 to 55°C-40 to 85°C0 to 55°C0 to 55°C
带线缆CBL-M44M9x4-50CBL-M44M25x4-50
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cp-114ul-i-image.jpg | MoxaCP-114UL-Imoxa-cp-114ul-i-db9m-image.jpg | MoxaCP-114UL-I-DB9Mmoxa-cp-114ul-i-db25m-image.jpg | MoxaCP-114UL-I-DB25M
串口总线Universal PCIUniversal PCIUniversal PCI
串口数量444
串口隔离保护2 kV2 kV2 kV
工作温度0 to 55°C0 to 55°C0 to 55°C
带线缆CBL-M44M9x4-50CBL-M44M25x4-50
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
添加至收藏夹

CP-114UL 系列

CP-114UL

moxa-cp-114ul-image.jpg | Moxa

Buy online from our distributors

CP-114UL 系列

CP-114UL-T

moxa-cp-114ul-t-image.jpg | Moxa

Buy online from our distributors

CP-114UL 系列

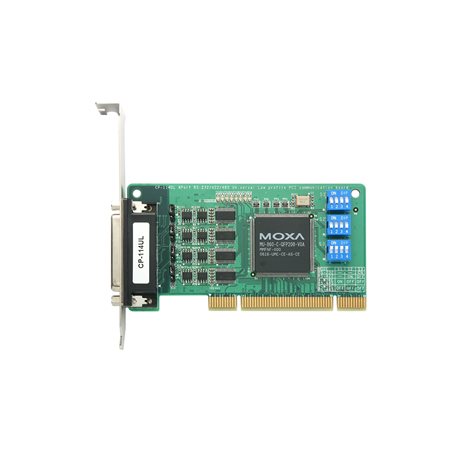

CP-114UL-DB9M
