CP-104UL/104JU 系列

4 端口 RS-232 智能型通用 PCI 串口卡

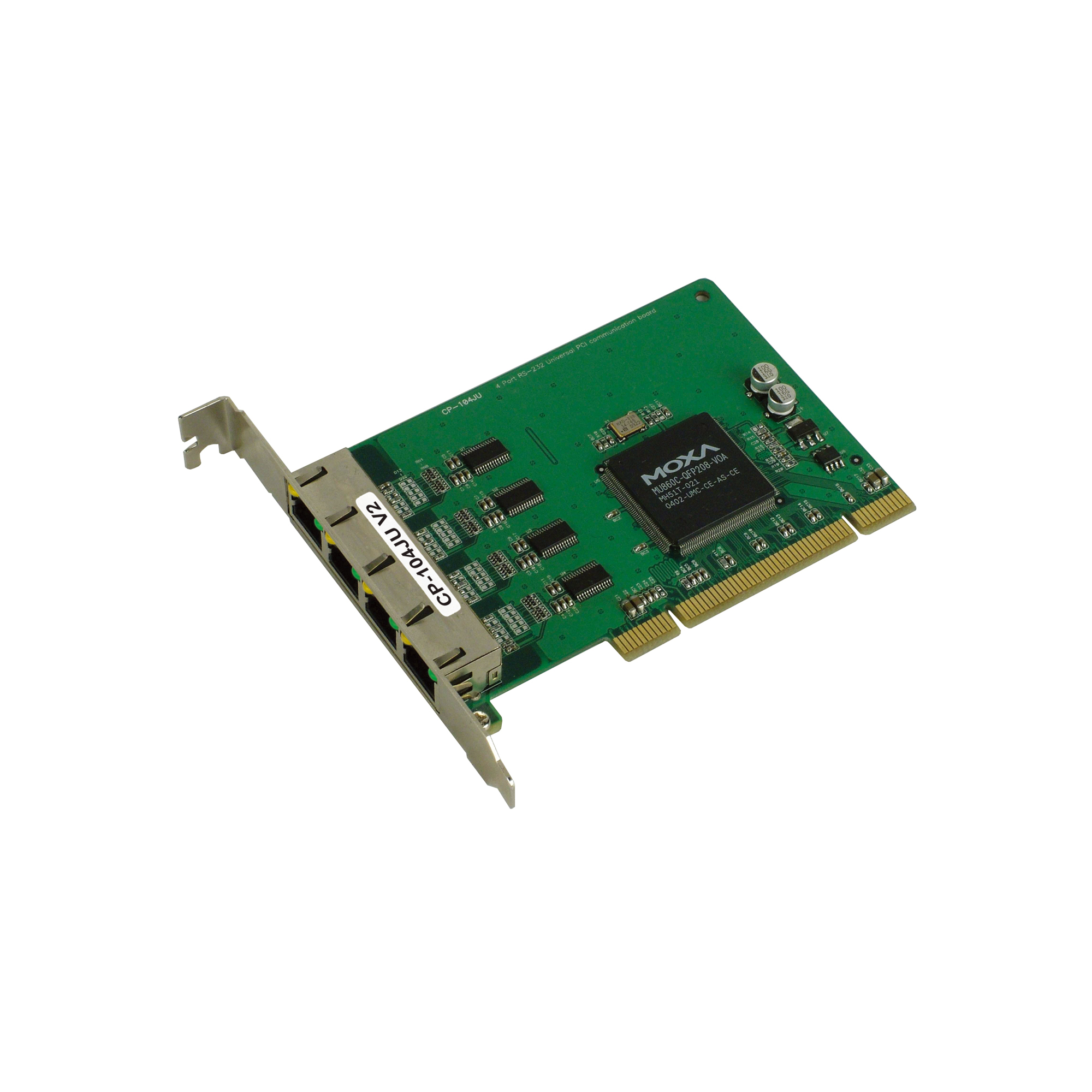

moxa-cp-104ul-104ju-series-image-1-(1).jpg | Moxa

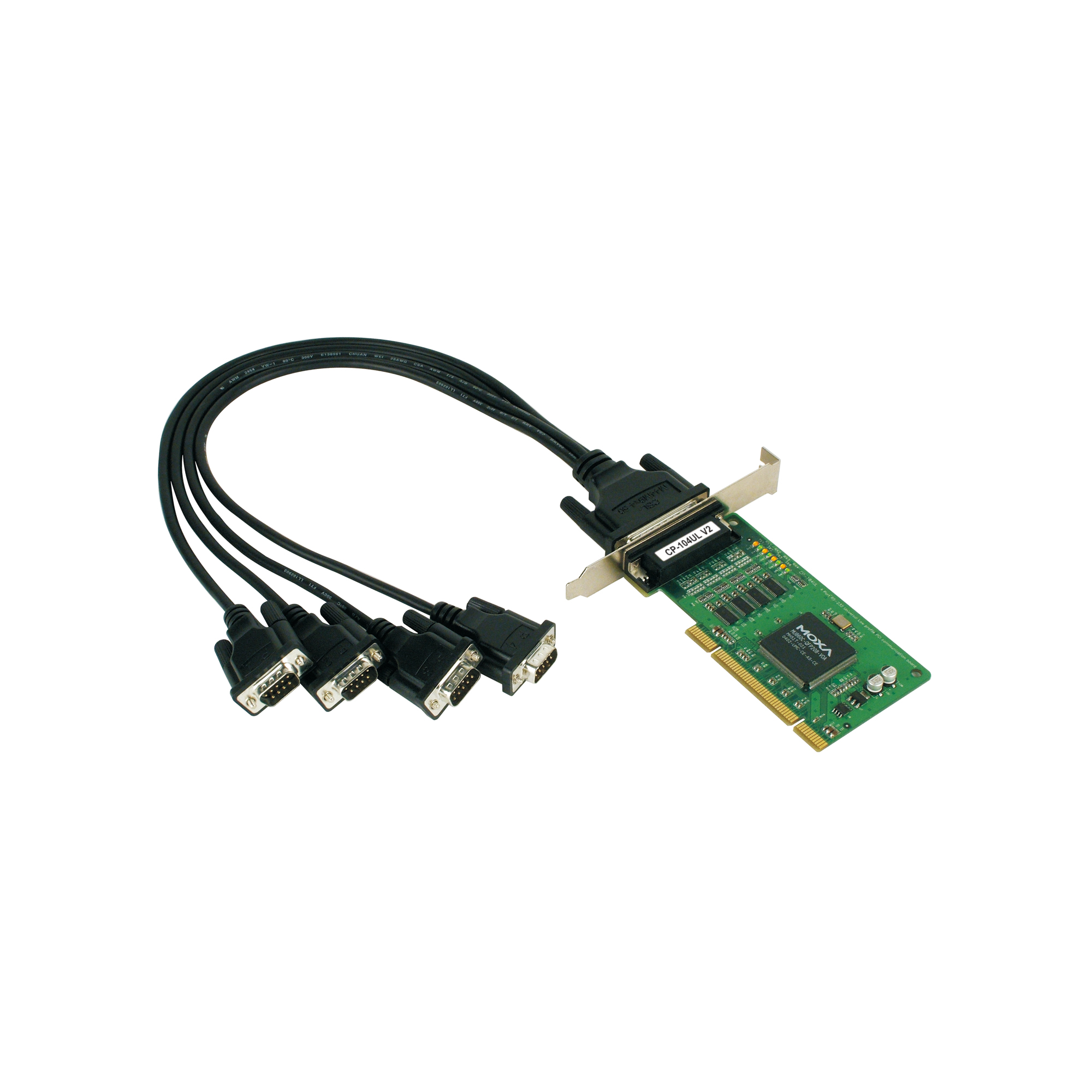

moxa-cp-104ul-104ju-series-image-2-(1).jpg | Moxa

特点和优势

  • 超过 800 kbps 的高效数据吞吐量
  • 串口传输速率最高可达 921.6 kbps
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 兼容 3.3/5 V PCI 和 PCI-X
  • 支持多种操作系统驱动程序,包括 Windows、Linux 和 UNIX
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CP-104UL 和 CP-104JU 4 端口通用 PCI 多串口卡,专为 POS 和 ATM 应用而设计。此系列串口卡支持 Windows、Linux 和 UNIX 等多种不同的操作系统,是工业自动化工程师和系统集成商的首选。此外,板载的每个 RS-232 串口均支持高达 921.6 kbps 传输速率。CP-104UL 和 CP-104JU 提供全调制解调器控制信号,以确保与各种串口周边设备兼容,同时支持 3.3 V 和 5 V PCI 总线,使其几乎可以安装在任何 PC 服务器中。



内置 LED 指示灯



  • 通信控制器

    MU860(兼容 16C550C)

  • 总线

    32 位通用 PCI

  • 接头

    CP-104UL 系列:DB44 母头
    CP-104JU 系列:4 x RJ45

  • FIFO

    128 bytes

  • 最大板载数

    8

  • 端口数量

    4

  • 串口标准

    RS-232

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无,RTS/CTS,XON/XOFF

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x

  • UNIX 驱动程序

    QNX 6、SCO OpenServer、UnixWare 7、Solaris 10、FreeBSD

  • 输入电流

    CP-104UL 系列:120 mA @ 5 VDC
    CP-104JU 系列:135 mA @ 5 VDC

  • 尺寸

    CP-104UL 系列:64.4 x 120 mm(2.53 x 4.72 英寸)
    CP-104JU 系列:83 x 120 mm(3.27 x 4.72 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32, FCC Part 15B Class B

  • EMS

    CP-104UL 系列:
    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

    CP-104JU 系列:
    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m

  • 国际认证

    CP-104UL-DB9M:KC

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    CP-104UL 系列:558,961 小时
    CP-104JU 系列:571,627 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for CP-104UL/104JU Series (Windows 7, 2008 R2, or later)
1.3 MB
驱动程序 v1.24
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
2017年10月18日 2017年10月18日 发布说明
Driver for CP-104UL/104JU Series (Windows XP, 2008 or earlier)
759.9 KB
驱动程序 v1.24
  • Windows 2000
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CP-104UL/104JU Series (DOS)
634.2 KB
驱动程序 v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CP-104UL/104JU Series (Linux)
161.2 KB
驱动程序 v1.16
  • Linux 2.4.x
  • Linux 2.6.x
  • Linux 3.x
2014年3月30日 2014年3月30日 发布说明
Driver for CP-104UL/104JU Series (SCO 5)
649.5 KB
驱动程序 v1.13
  • SCO OpenServer 5
2014年3月30日 2014年3月30日 发布说明
Driver for CP-104UL/104JU Series (SCO 6)
322.0 KB
驱动程序 v1.13
  • SCO OpenServer 6
2014年3月30日 2014年3月30日 发布说明
Driver for CP-104UL/104JU Series (Sun Solaris)
118.0 KB
驱动程序 v1.1
  • Solaris 10
2014年3月30日 2014年3月30日 发布说明
Driver for CP-104UL/104JU Series (UnixWare)
330.0 KB
驱动程序 v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月13日 2012年5月13日 发布说明
Driver for CP-104UL/104JU Series (Windows ME or prior)
341.1 KB
驱动程序 v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Driver for CP-104UL/104JU Series (WinCE 5)
370.8 KB
驱动程序 v1.1
  • Windows CE 5.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-104UL/104JU Series (WinCE 6)
280.7 KB
驱动程序 v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Driver for CP-104UL/104JU Series (Windows 95/98)
341.1 KB
驱动程序 v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月11日 2010年7月11日 发布说明
Driver for CP-104UL/104JU Series (WinNT)
193.5 KB
驱动程序 v5.11
  • Windows NT
2010年7月11日 2010年7月11日 发布说明
Driver for CP-104UL/104JU Series (UnixWare 2.1)
270.0 KB
驱动程序 v1.7
  • SCO UnixWare 2.x
2010年7月11日 2010年7月11日 发布说明
Viewcom
451.1 KB
管理工具 v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CP-104UL/104JU Series (QNX6)
120.8 KB
驱动程序 v1.1
  • QNX 6.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-104UL/104JU Series (FreeBSD)
33.0 KB
驱动程序 v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
2010年2月10日 2010年2月10日 发布说明
Driver for CP-104UL/104JU Series (WinXP Embedded)
289.1 KB
驱动程序 v1.16
  • Windows XP Embedded
2010年2月8日 2010年2月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
CP-104UL/104JU 系列产品资料表
2.2 MB
产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
QIG for CP-104UL/104JU Series
364.5 KB
QIG 英文 v1.0 2017年10月31日 2017年10月31日
Manual for CP-104UL/104JU Series
11.5 MB
手册 英文 v12.0 2017年10月16日 2017年10月16日
2D CAD for CP-104UL
1.3 MB
2D CAD 英文 2012年5月14日 2012年5月14日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
35.0 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB
技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: WinXP Embedded System Images with Moxa MSB
133.5 KB
技术说明 英文 v1.0 2010年2月10日 2010年2月10日

可用型号 (5)

显示图片
moxa-cp-104ul-db9m-image.jpg | MoxaCP-104UL-DB9Mmoxa-cp-104ul-db25m-image.jpg | MoxaCP-104UL-DB25Mmoxa-cp-104ul-t-image.jpg | MoxaCP-104UL-Tmoxa-cp-104ju-image.jpg | MoxaCP-104JU
串口总线Universal PCIUniversal PCIUniversal PCIUniversal PCI
串口数量4444
串口接头DB44 femaleDB44 femaleDB44 female8-pin RJ45
工作温度0 to 55°C0 to 55°C-40 to 85°C0 to 55°C
带线缆CBL-M44M9x4-50CBL-M44M25x4-50
添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹添加到报价查看收藏夹
moxa-cp-104ju-t-image.jpg | MoxaCP-104JU-T
串口总线Universal PCI
串口数量4
串口接头8-pin RJ45
工作温度-40 to 85°C
带线缆
添加到报价查看收藏夹
添加至收藏夹

CP-104UL/104JU 系列

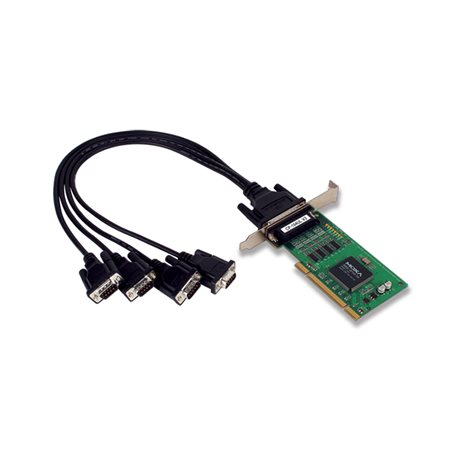

CP-104UL-DB9M

moxa-cp-104ul-db9m-image.jpg | Moxa

Buy online from our distributors

CP-104UL/104JU 系列

CP-104UL-DB25M

moxa-cp-104ul-db25m-image.jpg | Moxa

Buy online from our distributors

CP-104UL/104JU 系列

CP-104UL-T

moxa-cp-104ul-t-image.jpg | Moxa

Buy online from our distributors

CP-104UL/104JU 系列

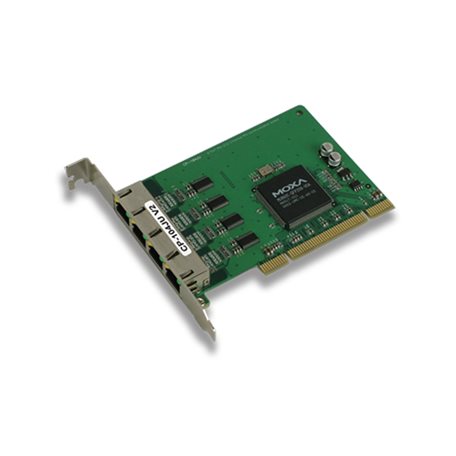

CP-104JU
