CA-132/132I 系列

2 端口 RS-422/485 PC/104 模块,可选带 2 kV 光电隔离保护

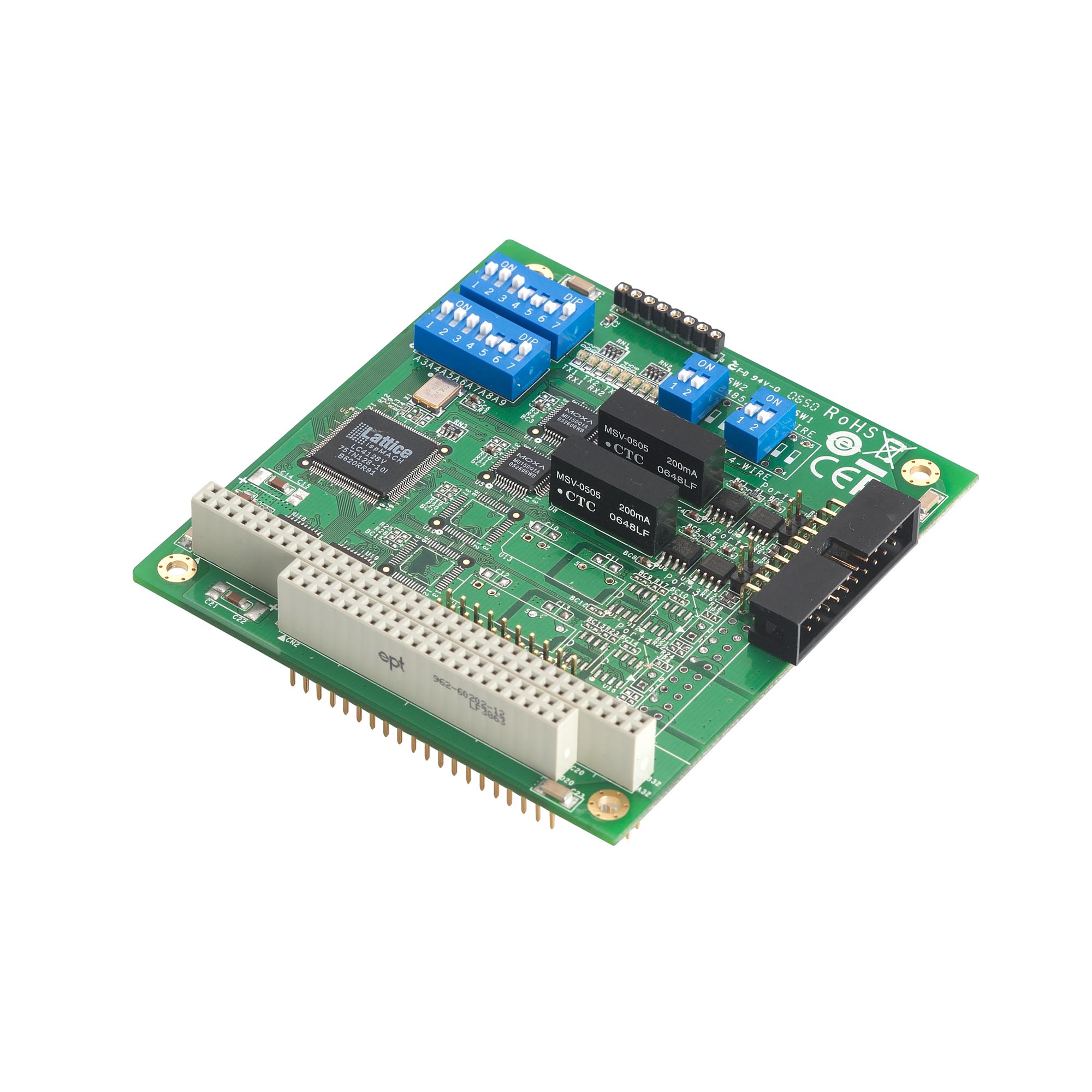

moxa-ca-132-132i-series-image-1-(1).jpg | Moxa

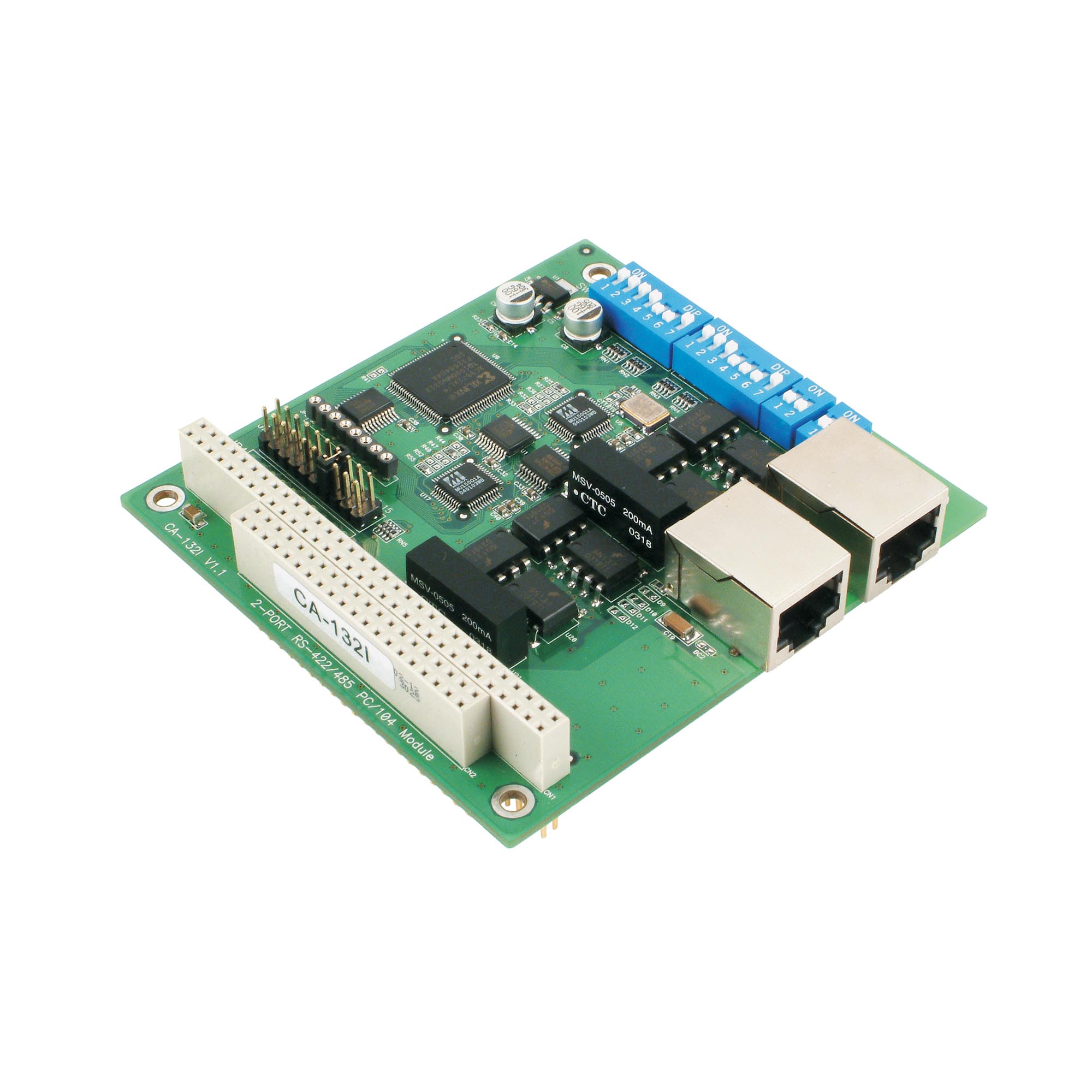

moxa-ca-132-132i-series-image-2-(1).jpg | Moxa

特点和优势

  • 串口传输速率最高可达 921.6 kbps
  • 芯片集成软件流量控制
  • 各端口配有 Tx 和 Rx LED 指示灯
  • 支持 RS-485 ADDC®(自动数据流向控制)
  • 支持 Windows CE 5.0/6.0 和 Windows XP 嵌入式操作系统
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

CA-132/132I PC/104 模块提供可靠、高效的多串口通信解决方案,配有 2 个 RS-422/485 端口,可用于 PC/104 扩展接口的 PC/104 CPU 板。此模块可选择 DB9 和 DB25 连接线缆连接串口设备,还支持多种驱动程序,适用于广泛的通信应用。



  • 通信控制器

    16C550C 或兼容 x 2

  • 总线

    PC/104 总线

  • 接头

    20-pin 盒式接头

  • DIP 开关

    I/O 地址,中断向量

  • IRQ

    3、4、5、6、7、9、10、11、12、15(所有端口共享)

  • FIFO

    64 bytes

  • 最大板载数

    8

  • 端口数量

    2

  • 串口标准

    RS-422、RS-485

  • 波特率

    50 bps 至 921.6 kbps

  • 数据位

    5、6、7、8

  • 停止位

    1、1.5、2

  • 校验位

    无、偶、奇、Space、Mark

  • 流量控制

    无,XON/XOFF

  • 隔离保护

    CA-132I/132I-T:2 kV

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-4w

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x

  • UNIX 驱动程序

    FreeBSD 4.x,QNX 4,SCO UNIX,OpenServer

  • 输入电流

    CA-132 系列:155 mA @ 5 VDC
    CA-132I 系列:190 mA @ 5 VDC

  • 输入电压

    5 VDC

  • 尺寸

    90 x 96 mm(3.54 x 3.78 英寸)

  • LED 指示灯

    每个端口内置 Tx、Rx LED

  • 工作温度

    标准型号:0 至 55°C(32 至 131°F)
    宽温型号:-40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:2 kV;信号:1 kV
    IEC 61000-4-5 Surge:电源:0.5 kV
    IEC 61000-4-6 CS:150 kHz 至 80 MHz:3 V/m;信号:3 V/m
    IEC 61000-4-8 PFMF

  • 环境测试

    IEC 60068-2-1
    IEC 60068-2-2
    IEC 60068-2-3
    IEC 60068-2-14

  • 安全

    EN 60950-1,UL 60950-1

  • 振动

    IEC 60068-2-6

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    536,288 小时

  • 标准

    Telcordia (Bellcore),GB

软件、固件和驱动程序

筛选

名称 类型 版本 操作系统 发布日期
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB
驱动程序 v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
2020年5月18日 2020年5月18日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB
驱动程序 v2.0
  • Linux Kernel 2.4.x
  • Linux Kernel 2.6.x
2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB
驱动程序 v3.0
  • Linux Kernel 3.x
2019年12月31日 2019年12月31日 发布说明
Driver for CA-132/132I Series (Windows XP, 2008 or earlier)
791.1 KB
驱动程序 v1.24
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2017年10月17日 2017年10月17日 发布说明
Driver for CA-132/132I Series (DOS)
634.2 KB
驱动程序 v1.12
  • DOS
2014年3月31日 2014年3月31日 发布说明
Driver for CA-132/132I Series (UnixWare)
330.0 KB
驱动程序 v1.13
  • SCO UnixWare 7
2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB
管理工具 v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
2012年5月14日 2012年5月14日 发布说明
Driver for CA-132/132I Series (Windows ME or prior)
341.1 KB
驱动程序 v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
2010年7月12日 2010年7月12日 发布说明
Driver for CA-132/132I Series (Windows 95/98)
288.0 KB
驱动程序 v1.1
  • Windows 95
  • Windows 98
2010年7月11日 2010年7月11日 发布说明
Driver for CA-132/132I Series (WinNT)
141.1 KB
驱动程序 v1.1
  • Windows NT
2010年7月11日 2010年7月11日 发布说明
Driver for CA-132/132I Series (WinCE 6)
280.9 KB
驱动程序 v1.0
  • Windows CE 6.0
2010年7月11日 2010年7月11日 发布说明
Viewcom
434.6 KB
管理工具 v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
2010年7月11日 2010年7月11日 发布说明
Driver for CA-132/132I Series (Windows)
105.5 KB
驱动程序 v1.2
  • Windows 2000
  • Windows Server 2003
  • Windows Vista
  • Windows XP
2009年8月25日 2009年8月25日 发布说明
Driver for CA-132/132I Series (WinCE 5)
300.1 KB
驱动程序 v1.1
  • Windows CE 5.0
2009年4月6日 2009年4月6日 发布说明
Driver for CA-132/132I Series (FreeBSD)
25.6 KB
驱动程序 v1.0
  • FreeBSD 4.x
  • FreeBSD 5.x
2008年7月7日 2008年7月7日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for CA Series for PC/104 and CB Series for PC/104-Plus
323.1 KB
QIG 英文 v1.3 2021年5月19日 2021年5月19日
Manual for CA-132/132I Series
6.8 MB
手册 英文 v8.2 2019年12月31日 2019年12月31日
CA-132_132I 系列产品资料表
1.4 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日

可用型号 (4)

显示图片
moxa-ca-132-image.jpg | MoxaCA-132moxa-ca-132-t-image.jpg | MoxaCA-132-Tmoxa-ca-132i-image.jpg | MoxaCA-132Imoxa-ca-132i-t-image.jpg | MoxaCA-132I-T
串口总线PC/104PC/104PC/104PC/104
串口标准RS-422/485RS-422/485RS-422/485RS-422/485
串口隔离保护2 kV2 kV
工作温度0 to 55°C-40 to 85°C0 to 55°C-40 to 85°C
