ANT-WSB5-PNF-16 系列

5 GHz 时为 16 dBi,N-type(母头),单频双向天线

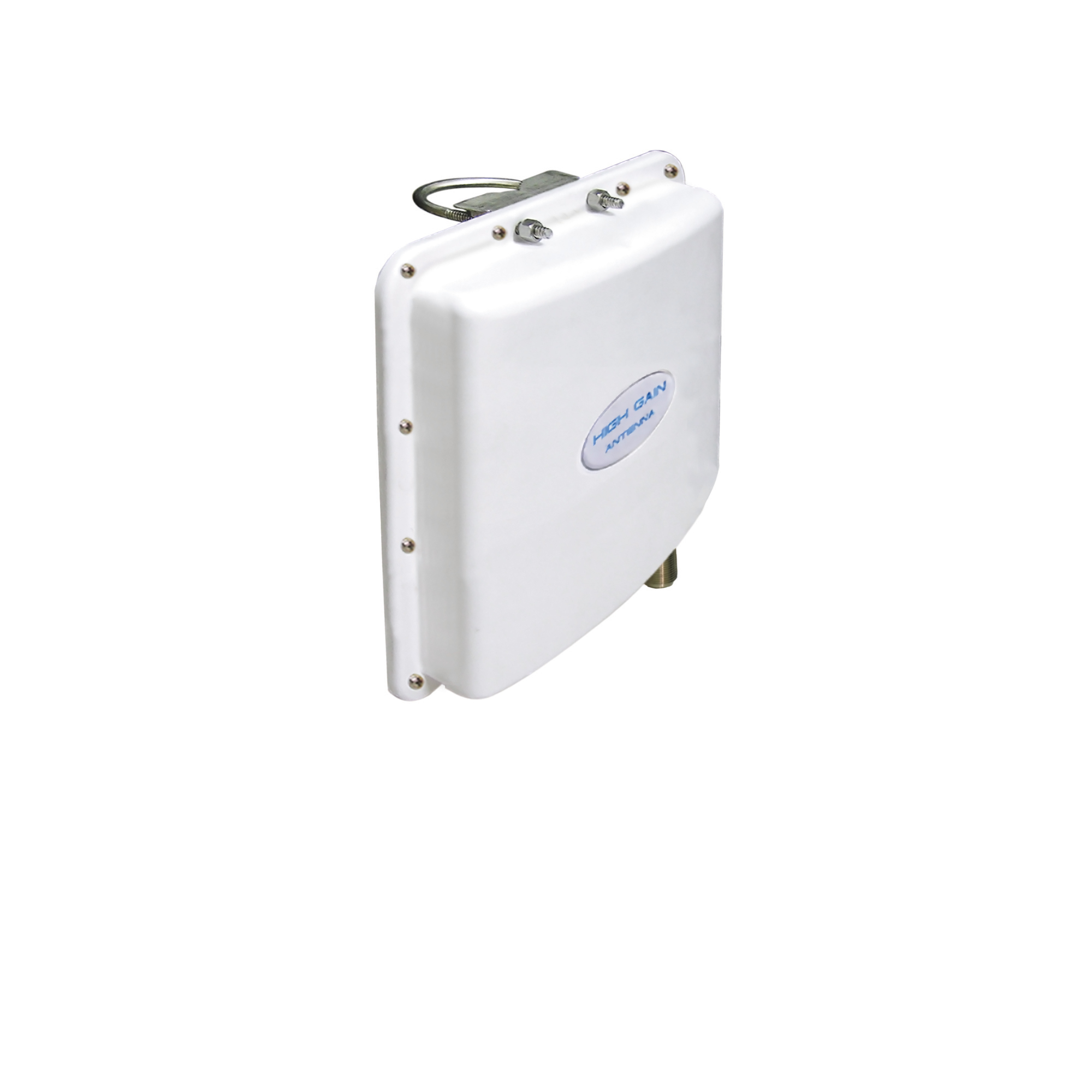

moxa-ant-wsb5-pnf-16-series-image-(1).jpg | Moxa

特点和优势

  • 高增益天线
  • 支持 N-type(母头)接头

联系销售人员

介绍

ANT-WSB5-PNF-16 是一款单频高增益定向平板天线,带有防水 N-type 母头接头。这款天线支持 5 GHz 16 dBi 增益。IP65 等级外壳、杆架式安装支架和 -40 至 85°C 宽温工作的设计,使其适合室外使用。



现场模式

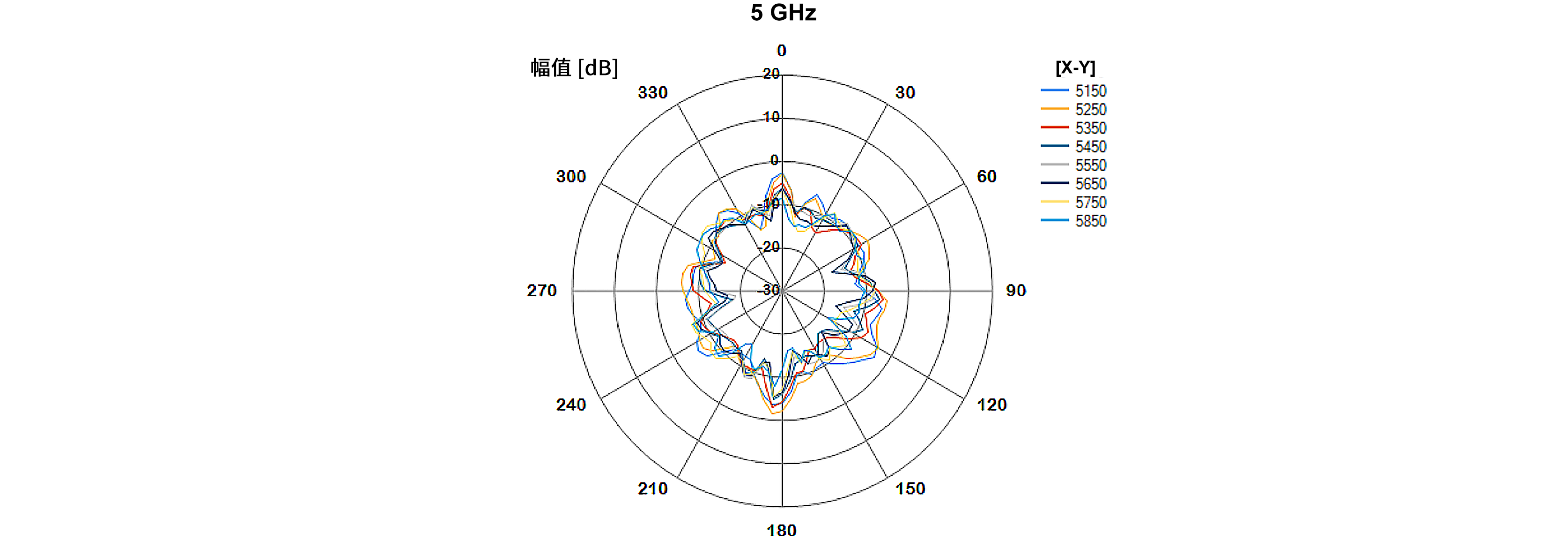

X-Y 平面

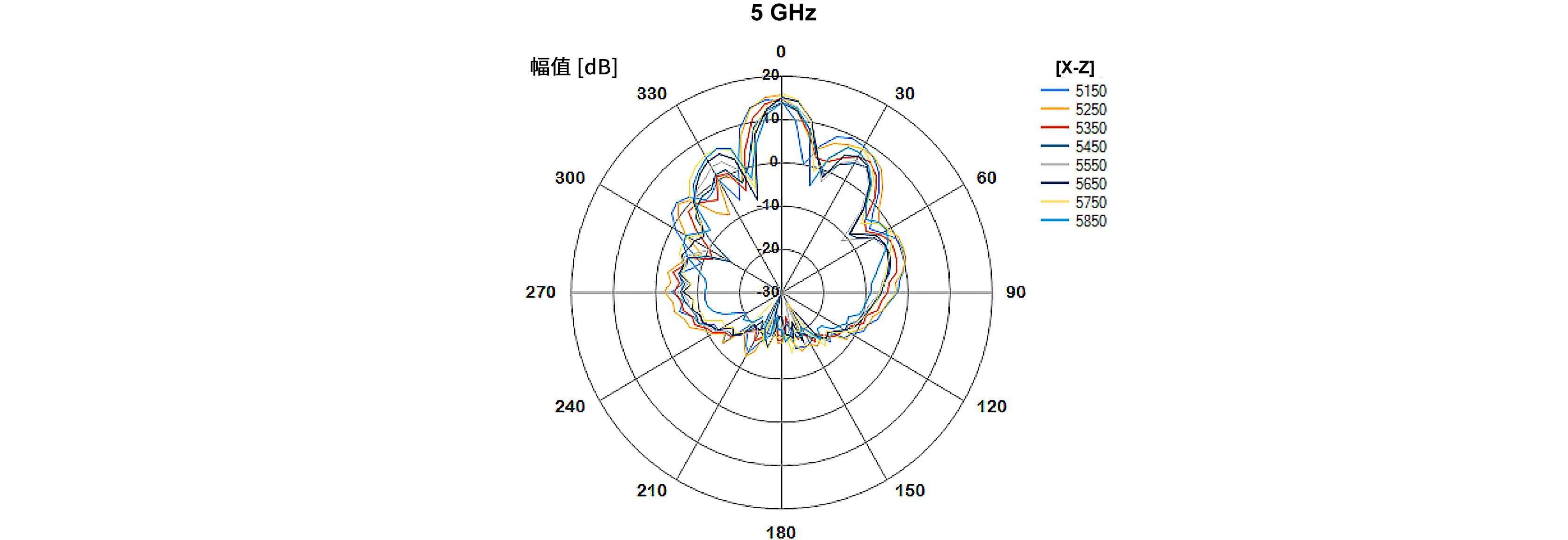

X-Z 平面

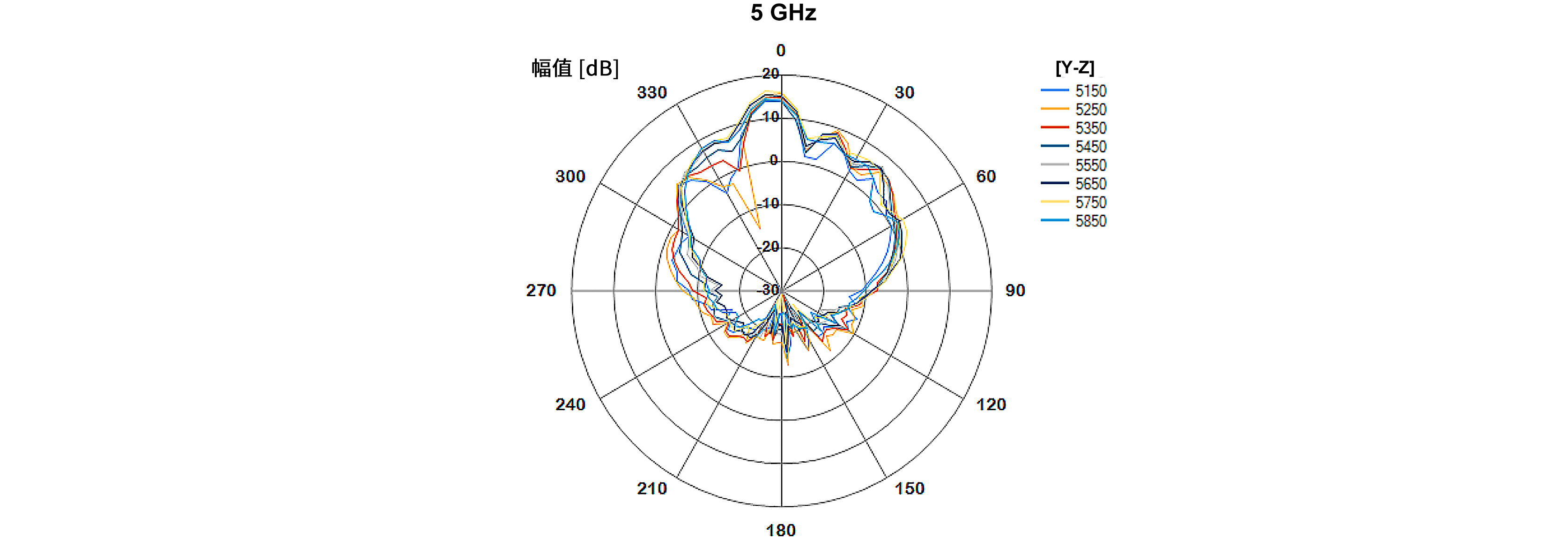

Y-Z 平面



  • 频率

    5.15 至 5.85 GHz

  • 天线类型

    定向、平板

  • 典型天线增益

    16 dBi

  • 接头

    N-type(母头)

  • 阻抗

    50 Ω

  • HPBW/水平

    30°

  • HPBW/垂直

    23°

  • V.S.W.R.

    1:2.0 最大值

  • 承受功率

    10 W(最大)

  • 极化

    垂直

  • IP 等级

    IP65

  • 尺寸

    260 x 260 x 44 mm(10.27 x 10.27 x 1.73 英寸)

  • 重量

    807 g (1.78 lb)

  • 天线罩材质

    PC 和 ABS

  • 安装

    杆架式安装

  • 天线罩颜色

    白色

  • 工作温度

    -40 至 85°C(-40 至 185°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

支持文件

名称 类型 语言 版本 发布日期
ANT-WSB5-PNF-16 系列产品资料表
2.8 MB
产品资料表 中文 v1.0 2021年3月16日 2021年3月16日

可用型号 (1)

显示图片
ANT-WSB5-PNF-16
频率5.15 to 5.85 GHz
天线类型Directional, panel
天线增益16 dBi
接头类型N-type (female)
