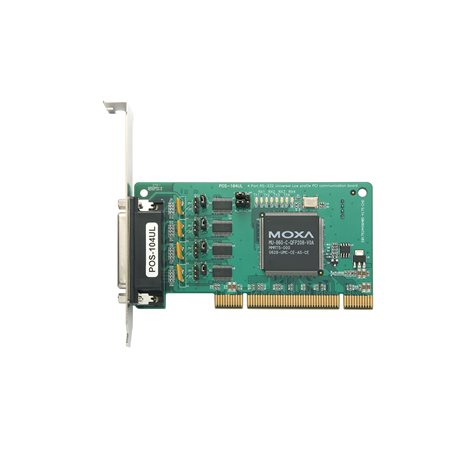

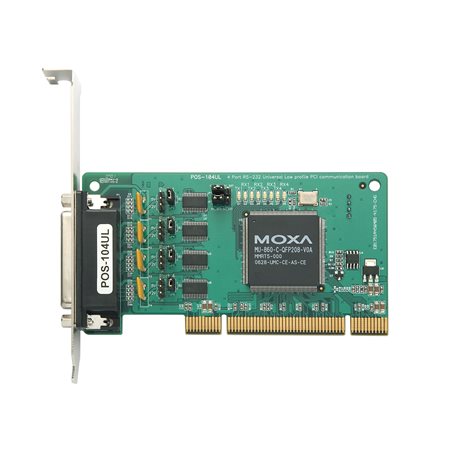

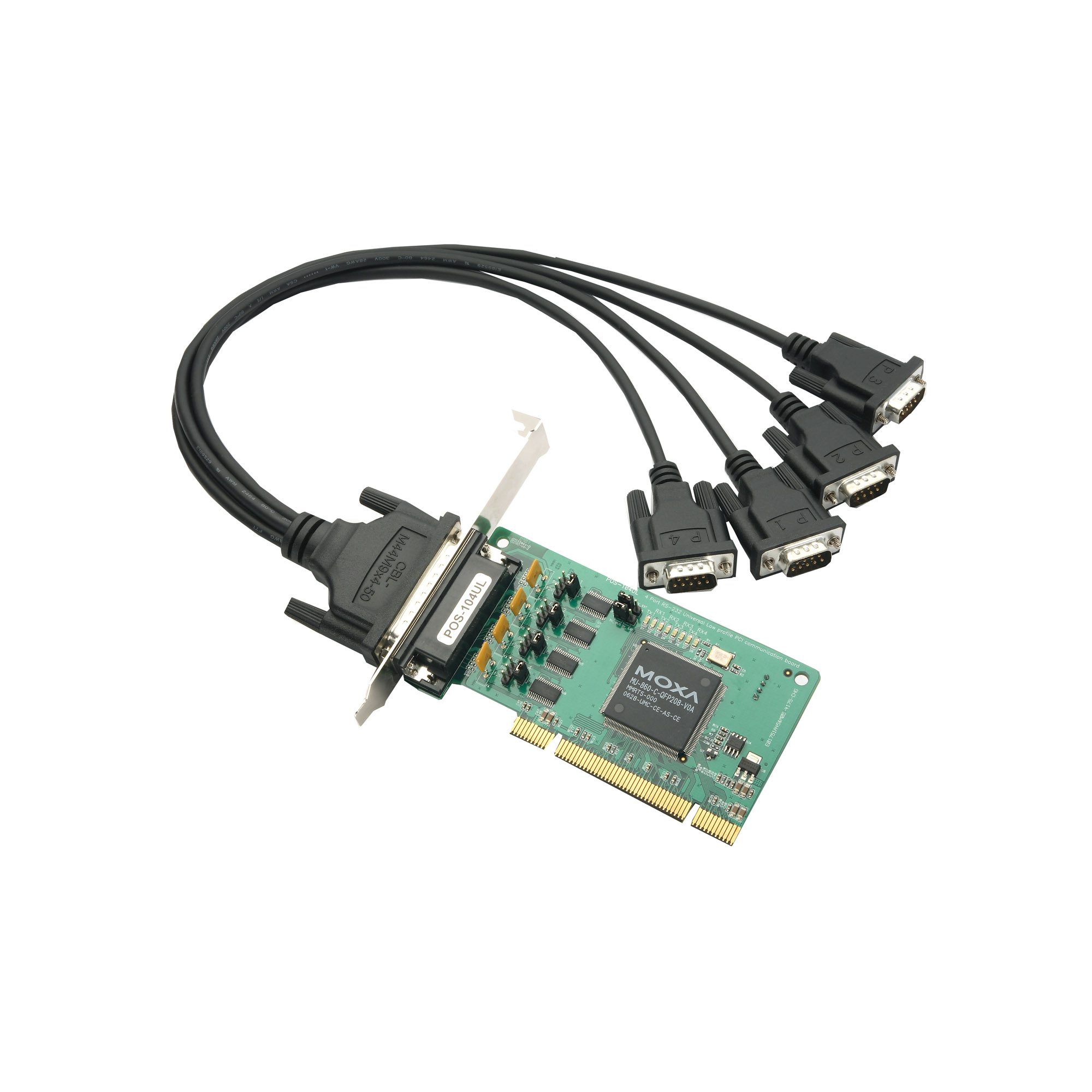

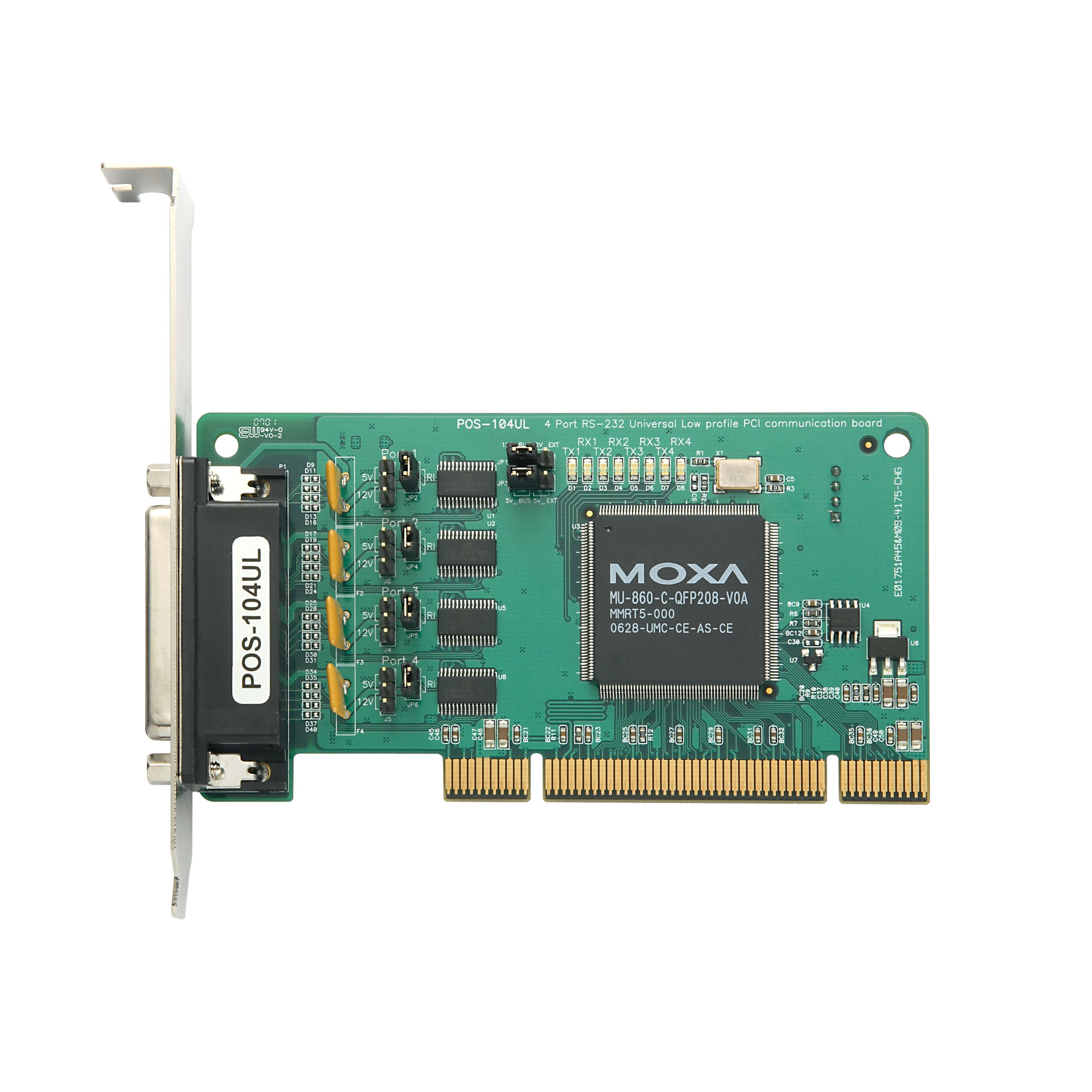

POS-104UL 系列

4 端口 RS-232 通用 PCI 卡，支持串口供电

moxa-pos-104ul-series-image-1-(1).jpg | Moxa
moxa-pos-104ul-series-image-2-(1).jpg | Moxa

特点和优势

  • 超过 800 kbps 的高效数据吞吐量
  • 各端口电源选项：5 V（输出）、12 V（输出）和 RI（输入）
  • 通过总线或电源为串口供电
  • 串口传输速率最高可达 921.6 kbps
  • 128-byte FIFO 和芯片集成的 H/W、S/W 流量控制
  • 兼容 3.3/5 V PCI 和 PCI-X
  • 低挡板设计，适合紧凑型 PC
  • 支持多种操作系统驱动程序，包括 Windows、Linux 和 UNIX
  • -40 至 85°C 宽温型号可选

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

POS-104UL 是智能型 4 端口通用 PCI 串口卡，专为 POS 和 ATM 应用而设计，适合工业自动化工程师和系统集成商。 POS-104UL 兼容所有主流操作系统。此外，4 个 RS-232 串口均支持高达 921.6 kbps 的数据传输速率，并提供全调制解调器控制信号，以确保与各种串口周边设备兼容。POS-104UL 为每个串口提供 5 V 或 12 V 电源，并可使用 3.3 V 和 5 V PCI 总线，使其适合安装在大部分 PC 服务器中。



  • 通信控制器

    兼容 16C550C

  • 波特率

    50 bps 至 921.6 kbps

  • 总线

    32 位通用 PCI

  • 接头

    DB44 母头

  • 数据位

    5、6、7、8

  • 流量控制

    无、RTS/CTS、XON/XOFF

  • 最大板载数

    8

  • 端口数量

    4

  • 校验位

    无、偶、奇、Space、Mark

  • 串口标准

    RS-232

  • 停止位

    1、1.5、2

  • RS-232

    TxD、RxD、RTS、CTS、DTR、DSR、DCD、GND、RI（可选）

  • Windows 驱动程序

    DOS、Windows 95/98/ME/NT/2000、Windows XP/2003/Vista/2008/7/8/8.1/10 (x86/x64)、Windows 2008 R2/2012/2012 R2 (x64)、Windows Embedded CE 5.0/6.0、Windows XP Embedded

  • Linux 驱动程序

    Linux 内核 2.4.x、Linux 内核 2.6.x、Linux 内核 3.x、Linux 内核 4.x、Linux 内核 5.x

  • UNIX 驱动程序

    Solaris 10、UnixWare 7、SCO OpenServer 5、SCO OpenServer 6

  • 输出电源额定值

    1 A @ 5 V，1 A @ 12 V（每端口）

  • 尺寸

    64.4 x 120 mm（2.53 x 4.72 英寸）

  • 工作温度

    POS-104UL-DB9M：0 至 55°C（32 至 131°F）
    POS-104UL-T：-40 至 85°C（-40 至 185°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • EMC

    EN 55032/24

  • EMI

    CISPR 32，FCC Part 15B Class B

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1 GHz：10 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV
    IEC 61000-4-6 CS：150 kHz 至 80 MHz：10 V/m；信号：10 V/m
    IEC 61000-4-8 PFMF

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    2,124,022 小时

  • 标准

    Telcordia (Bellcore) 标准 TR/SR

软件、固件和驱动程序

筛选

全部 驱动程序 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Linux Kernel 6.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
181.9 KB 		驱动程序
SHA-512
v6.0
  • Linux Kernel 6.x
 2023年7月31日 2023年7月31日 发布说明
Linux Kernel 4.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
161.1 KB 		驱动程序
SHA-512
v4.2
  • Linux Kernel 4.x
 2023年1月17日 2023年1月17日 发布说明
Linux Kernel 5.x.x Driver for Multiport Serial PCI Express and Universal PCI Boards
162.0 KB 		驱动程序
SHA-512
v5.2
  • Linux Kernel 5.x
 2023年1月17日 2023年1月17日 发布说明
Driver for Multiport Serial PCI Express Boards (Windows 7 to 10 and Windows Server 2008 R2 to 2019, WHQL certified)
6.4 MB 		驱动程序
SHA-512
v3.1
  • Windows 10
  • Windows 10
  • Windows 7
  • Windows 7
  • Windows 8
  • Windows 8
  • Windows 8.1
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2019
  • Windows Server 2022
  • Windows Server 2022
 2022年9月6日 2022年9月6日 发布说明
Driver for Multiport Serial PCI Express Boards (Windows 11 and Windows Server 2022)
4.1 MB 		驱动程序
SHA-512
v4.0
  • Windows 11
  • Windows Server 2022
 2022年9月2日 2022年9月2日 发布说明
MSB Linux kernel 4.x.x driver
161.9 KB 		驱动程序
SHA-512
v4.1
  • Linux Kernel 4.x
 2021年10月25日 2021年10月25日 发布说明
MSB Linux kernel 5.x.x driver
160.1 KB 		驱动程序
SHA-512
v5.1
  • Linux Kernel 5.x
 2021年10月25日 2021年10月25日 发布说明
Driver for Windows (Windows 7 2008 R2 or later)
1.9 MB 		驱动程序
SHA-512
v3.0
  • Windows 10
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
 2020年5月18日 2020年5月18日 发布说明
Driver for Linux kernel 2.x.x
161.3 KB 		驱动程序
SHA-512
v2.0
  • Linux Kernel 2.6.x
 2019年12月31日 2019年12月31日 发布说明
Driver for Linux kernel 3.x.x
161.1 KB 		驱动程序
SHA-512
v3.0
  • Linux Kernel 3.x
 2019年12月31日 2019年12月31日 发布说明
Driver for POS-104UL Series (SCO 5)
649.5 KB 		驱动程序
SHA-512
v1.13
  • SCO OpenServer 5
 2014年3月30日 2014年3月30日 发布说明
Driver for POS-104UL Series (SCO 6)
322.0 KB 		驱动程序
SHA-512
v1.13
  • SCO OpenServer 6
 2014年3月30日 2014年3月30日 发布说明
Driver for POS-104UL Series (Sun Solaris)
118.0 KB 		驱动程序
SHA-512
v1.1
  • Solaris 10
 2014年3月30日 2014年3月30日 发布说明
Driver for POS-104UL Series (UnixWare)
330.0 KB 		驱动程序
SHA-512
v1.13
  • SCO UnixWare 7
 2014年3月30日 2014年3月30日 发布说明
PComm Lite - Serial Communication Tool for Windows
1.6 MB 		管理工具
SHA-512
v1.6
  • Windows 2000
  • Windows 7
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Vista
  • Windows XP
 2012年5月13日 2012年5月13日 发布说明
Viewcom
451.1 KB 		管理工具
SHA-512
v1.0
  • Windows 2000
  • Windows Server 2003
  • Windows Server 2008
  • Windows Vista
  • Windows XP
 2010年7月11日 2010年7月11日 发布说明
Driver for POS-104UL Series (UnixWare 2.1)
270.0 KB 		驱动程序
SHA-512
v1.7
  • SCO UnixWare 2.x
 2010年7月11日 2010年7月11日 发布说明
Driver for POS-104UL Series (WinCE 5)
370.8 KB 		驱动程序
SHA-512
v1.1
  • Windows CE 5.0
 2010年7月11日 2010年7月11日 发布说明
Driver for POS-104UL Series (WinCE 6)
280.7 KB 		驱动程序
SHA-512
v1.0
  • Windows CE 6.0
 2010年7月11日 2010年7月11日 发布说明
Driver for POS-104UL Series (Windows 95/98)
341.1 KB 		驱动程序
SHA-512
v5.11
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
 2010年7月11日 2010年7月11日 发布说明
Driver for POS-104UL Series (WinNT)
193.5 KB 		驱动程序
SHA-512
v5.11
  • Windows NT
 2010年7月11日 2010年7月11日 发布说明
Driver for POS-104UL Series (QNX6)
120.8 KB 		驱动程序
SHA-512
v1.1
  • QNX 6.x
 2010年2月10日 2010年2月10日 发布说明
Driver for POS-104UL Series (FreeBSD)
33.0 KB 		驱动程序
SHA-512
v1.3
  • FreeBSD 4.x
  • FreeBSD 5.x
 2010年2月10日 2010年2月10日 发布说明
Driver for POS-104UL Series (WinXP Embedded)
289.1 KB 		驱动程序
SHA-512
v1.16
  • Windows XP Embedded
 2010年2月8日 2010年2月8日 发布说明

支持文件

筛选

全部 产品资料表 手册 QIG 技术说明
名称 类型 语言 版本 发布日期
Manual for Multiport Serial PCI Express Boards
15.7 MB 		手册 英文 v12.0 2022年6月23日 2022年6月23日
QIG for Universal PCI Smart Serial Board
301.8 KB 		QIG 英文 v1.2 2021年5月18日 2021年5月18日
Manual for POS-104UL Series
10.8 MB 		手册 英文 v12.1 2019年12月31日 2019年12月31日
POS-104UL 系列产品资料表
1.7 MB 		产品资料表 中文 v1.0 2018年11月11日 2018年11月11日
Tech Note: The Secrets of Flow Control in Serial Communication
42.8 KB 		技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of RS-485 Half-duplex Communication
133.5 KB 		技术说明 英文 v1.0 2010年2月22日 2010年2月22日
Tech Note: The Secrets of UART FIFO
41.1 KB 		技术说明 英文 v1.0 2010年2月22日 2010年2月22日

可用型号 (2)

显示图片
比较
moxa-pos-104ul-db9m-image.jpg | MoxaPOS-104UL-DB9M
比较
moxa-pos-104ul-t-image.jpg | MoxaPOS-104UL-T
串口标准RS-232RS-232
串口数量44
工作温度0 to 55°C-40 to 85°C
