ioThinx 4500 系列 (45MR) 模块

ioThinx 4500 系列模块

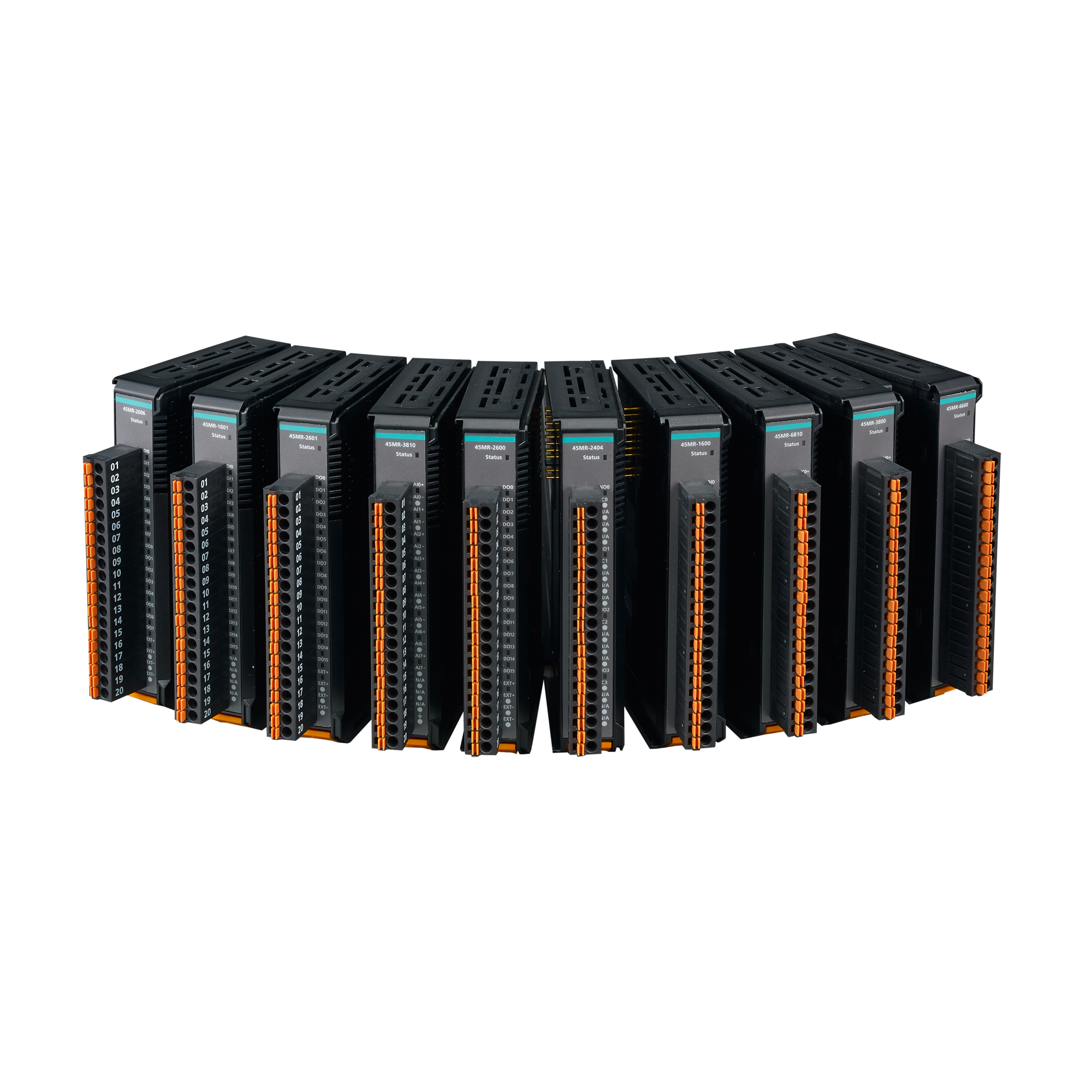

moxa-iothinx-4500-series-45mr-modules-image-(1).jpg | Moxa

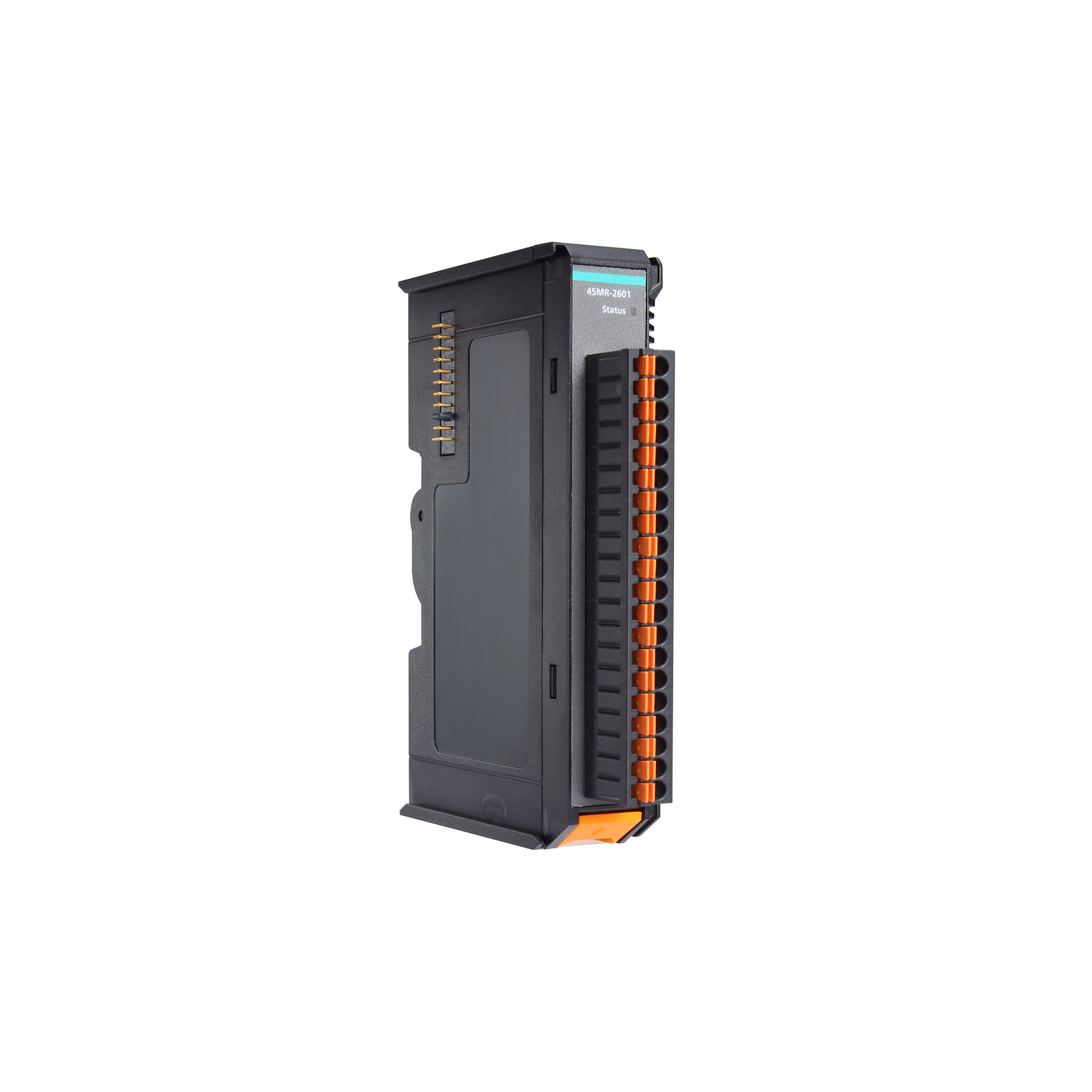

moxa-iothinx-4500-series-45mr-modules-image-1-(1).jpg | Moxa

特点和优势

  • 无需工具即可完成安装和拆卸
  • IO 通道带内置 LED 指示灯
  • 宽温工作:-40 至 75°C(-40 至 167°F)

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

Moxa ioThinx 4500 系列 (45MR) 模块提供 DI/O、AI、继电器、RTD 和其他 I/O 类型,多种 I/O 组合满足了用户不同应用场景。 此系列模块采用独特的机械设计,无需工具即可轻松进行硬件安装和拆卸,从而大大缩短了安装和更换模块所需的时间。



无需工具即可完成安装和拆卸

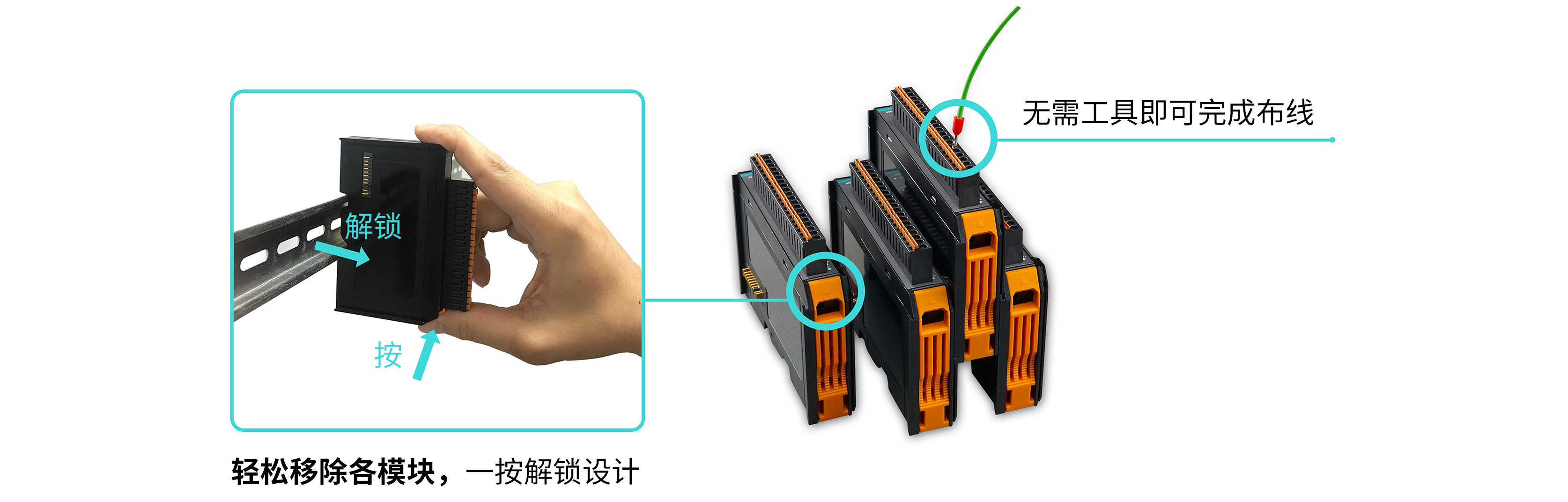

ioThinx 4500 系列采用独特的机械设计,缩短了安装和拆卸所需的时间。无需使用螺丝刀和其他工具,即可完成硬件安装的所有步骤,包括在导轨上安装设备,以及为通信和 I/O 信号采集接线。此外,无需任何工具即可从导轨上拆下 ioThinx。使用锁定和解锁按键,就能够轻松拆除导轨上的所有模块。



  • 数字输入通道

    45MR-1600 系列: 16
    45MR-1601 系列:16
    45MR-2606 系列:8

  • 数字输出通道

    45MR-2600 系列:16
    45MR-2601 系列:16
    45MR-2606 系列:8

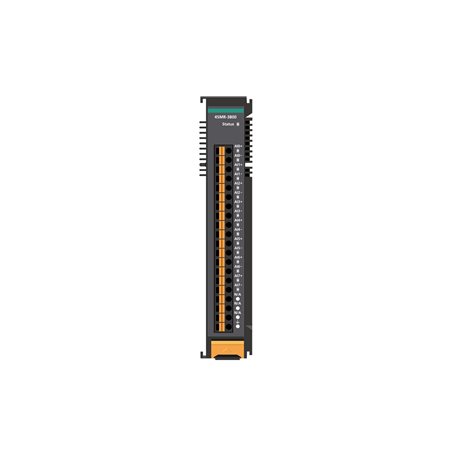

  • 模拟量输入通道

    45MR-3800 系列:8
    45MR-3810 系列:8

  • 继电器通道

    45MR-2404 系列:4

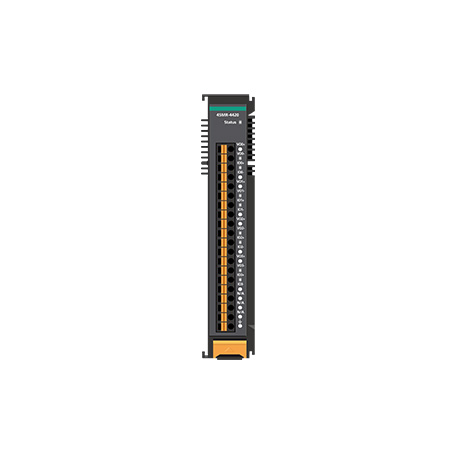

  • 模拟量输出通道

    45MR-4420 系列:4

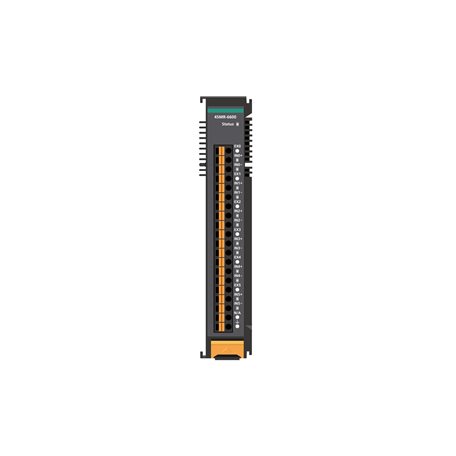

  • RTD 通道

    45MR-6600 系列:6

  • 热电偶通道

    45MR-6810 系列:8

  • 隔离保护

    3k VDC 或 2k Vrms

  • 接头

    弹簧式 Euroblock 端子

  • 传感器类型

    干接点
    湿接点(NPN 或 PNP)

  • I/O 模式

    45MR-1600/1601 系列:DI 或事件计数器(仅支持前 4 个通道)
    45MR-2606 系列:DI 或事件计数器(仅支持前 2 个通道)

  • 干接点

    开:FP+/FP- 短路
    关:断路

  • 湿接点 (DI ~ FP-)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • 湿接点 (DI ~ FP+)

    开:10 至 30 VDC
    关:0 至 3 VDC

  • 计数器频率

    1 kHz

  • 数字滤波间隔

    软件可配置

  • 接头

    弹簧式 Euroblock 端子

  • I/O 类型

    45MR-2600 系列:Sink
    45MR-2601/2606 系列:Source

  • I/O 模式

    45MR-2600/2601 系列:DO 或脉冲输出(仅支持前 4 个通道)
    45MR-2606 系列:DO 或脉冲输出(仅支持前 2 个通道)

  • 外部电源

    12/24 VDC

  • 脉冲输出频率

    1 kHz

  • 过压保护

    45 VDC

  • 过热关闭

    175°C(典型值),150°C(最小)

  • 额定电流

    500 mA/通道

  • 接头

    弹簧式 Euroblock 端子

  • 类型

    A 型 (N.O.) 电源继电器

  • I/O 模式

    DO

  • 触点额定电流

    纯电阻性负载:2 A @ 30 VDC
    纯电阻性负载:2 A @ 250 VAC

  • 继电器开/关时间

    10 ms(最大)

  • 初始绝缘电阻

    1000 MΩ(最小)@ 500 VDC

  • 机械寿命

    5,000,000 次操作

  • 电气寿命

    400,000 次操作 @ 2 A 纯电阻性负载

  • 触点阻抗

    100 mΩ(最大)

  • 接头

    弹簧式 Euroblock 端子

  • I/O 模式

    电压/电流

  • I/O 类型

    差分

  • 分辨率

    16 bit

  • 输入范围

    45MR-3800 系列:0 至 20 mA,4 至 20 mA,4 至 20 mA(熔断检测)
    45MR-3810 系列:0 至 10 VDC 或 -10 至 10 VDC

  • 过压保护

    -25 至 +30 VDC(通电)
    -35 至 +35 VDC(断电)

  • 精度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 和 75°C

  • 采样率

    所有通道:采样 100 个/秒
    每个通道:采样 12.5 个/秒
    单通道:采样 100 个/秒

  • 输入阻抗

    45MR-3800 系列:120 Ω
    45MR-3810 系列:10 MΩ(最小)

  • 接头

    弹簧式 Euroblock 端子

  • I/O 模式

    电压/电流

  • 输出范围

    0 至 10 VDC
    0 至 20 mA
    4 至 20 mA

  • 分辨率

    12-bit

  • 精度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 至 75°C

  • 负载(电流模式)

    内部电源:500 Ω(最大)

  • 负载(电压模式)

    1000 Ω(最小)

  • 接头

    弹簧式 Euroblock 端子

  • 传感器类型

    PT50、PT100、PT200、PT500(-200 至 850°C)
    PT1000(-200 至 350°C)
    JPT100、JPT200、JPT500(-200 至 640°C)
    JPT1000(-200 至 350°C)
    NI100、NI200、NI500(-60 至 250°C)
    NI1000(-60 至 150°C)
    NI120(-80 至 260°C)

  • 阻抗类型

    310、620、1250 和 2200 Ω

  • 输入连接

    2 或 3 线

  • 采样率

    所有通道:采样 12 个/秒
    每个通道:采样 2 个/秒

  • 分辨率

    0.1°C 或 0.1 Ω

  • 精度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 和 75°C

  • 输入阻抗

    625 kΩ(最小)

  • 接头

    弹簧式 Euroblock 端子

  • 传感器类型

    J、K、T、E、R、S、B、N

  • 毫伏类型

    ±19.532 mV
    ±39.062 mV
    ±78.126 mV

  • 分辨率

    16 bit

  • 毫伏精确度

    ±0.1% FSR @ 25°C
    ±0.3% FSR @ -40 和 75°C

  • 采样率

    所有通道:采样 12 个/秒
    每个通道:采样 1.5 个/秒

  • 输入阻抗

    1 MΩ(最小)

  • 模式

    45MR-7820 系列:0,12/24 VDC

  • 通道

    45MR-7820 系列:8

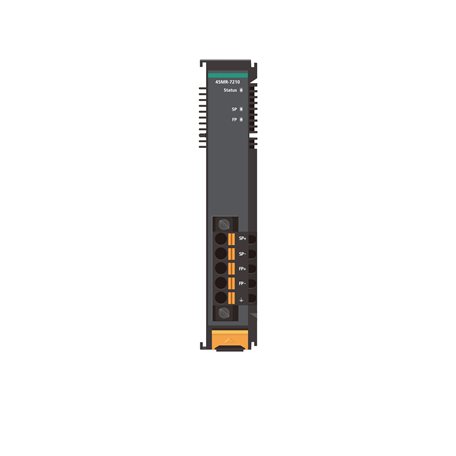

  • 电源接头

    45MR-7210:弹簧式 Euroblock 端子
    45MR-7210-T:弹簧式 Euroblock 端子

  • 过高电流保护

    45MR-7210:1 A @ 25°C
    45MR-7210-T:1 A @ 25°C

  • 电源输入数量

    45MR-7210:1
    45MR-7210-T:1

  • 输入电压

    45MR-7210:12 至 48 VDC,45MR-7210-T:12 至 48 VDC

  • 电源功耗

    45MR-7210:800 mA @ 12 VDC
    45MR-7210-T:800 mA @ 12 VDC

  • 输出电流

    45MR-7210:1 A(最大)
    45MR-7210-T:1 A(最大)

  • 过压保护

    45MR-7210-T:55 VDC
    45MR-7210:55 VDC

  • 电源接头

    45MR-7210:弹簧式 Euroblock 端子
    45MR-7210-T:弹簧式 Euroblock 端子

  • 电源输入数量

    45MR-7210:1
    45MR-7210-T:1

  • 输出电流

    45MR-7210:2 A(最大)
    45MR-7210-T:2 A(最大)

  • 输入电压

    45MR-7210:12/24 VDC,45MR-7210-T:12/24 VDC

  • 过高电流保护

    45MR-7210:2.5 A @ 25°C
    45MR-7210-T:2.5 A @ 25°C

  • 过压保护

    45MR-7210-T:33 VDC
    45MR-7210:33 VDC

  • 系统电源

    45MR-1600 系列:59.4 mA @ 3.3 VDC
    45MR-1601 系列:59.4 mA @ 3.3 VDC
    45MR-2404 系列:44 mA @ 3.3 VDC
    45MR-2600 系列:57.2 mA @ 3.3 VDC
    45MR-2601 系列:63.8 mA @ 3.3 VDC
    45MR-2606 系列:62.7 mA @ 3.3 VDC
    45MR-3800 系列:197.3 mA @ 3.3 VDC
    45MR-3810 系列:187 mA @ 3.3 VDC
    45MR-4420 系列:44 mA @ 3.3 VDC
    45MR-6600 系列:131.7 mA @ 3.3 VDC
    45MR-6810 系列:148.1 mA @ 3.3 VDC
    45MR-7210 系列:45m A @ 24 VDC

  • 现场电源

    45MR-1600 系列:19.3 mA @ 12 VDC
    45MR-1601 系列:19.3 mA @ 12 VDC
    45MR-2404 系列:31.2 mA @ 12 VDC
    45MR-2606 系列:15.4 mA @ 12 VDC
    45MR-4420 系列:220.2 mA @ 12 VDC
    45MR-1600 系列:25.3 mA @ 24 VDC
    45MR-1601 系列:25.3 mA @ 24 VDC
    45MR-2404 系列:24.7 mA @ 24 VDC
    45MR-2606 系列:18.7 mA @ 24 VDC
    45MR-4420 系列:122.3 mA @ 24 VDC

  • 外壳

    塑料

  • 尺寸

    19.5 x 99 x 60.5 mm(0.77 x 3.90 x 2.38 英寸)

  • 重量

    45MR-1600 系列:77 g (0.17 lb)
    45MR-1601 系列:77.6 g (0.171 lb)
    45MR-2404 系列:88.4 g (0.195 lb)
    45MR-2600 系列:77.4 g (0.171 lb)
    45MR-2601 系列:77 g (0.17 lb)
    45MR-2606 系列:77.4 g (0.171 lb)
    45MR-3800 系列:79.8 g (0.176 lb)
    45MR-3810 系列:79 g (0.175 lb)
    45MR-4420 系列:79 g (0.175 lb)
    45MR-6600 系列:78.7 g (0.174 lb)
    45MR-6810 系列:78.4 g (0.173 lb)
    45MR-7210 系列:77 g (0.17 lb)
    45MR-7820 系列:73.6 g (0.163 lb)

  • 安装

    导轨式安装

  • 接线

    I/O 线缆,18 至 24 AWG

  • 剥线长度

    I/O 线缆,9 至 10 mm

  • 工作温度

    标准型号:-20 至 60°C(-4 至 140°F)
    宽温型号:-40 至 75°C(-40 至 167°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝) 在低于 0°C 的高冷凝环境中运行时,45MR-2404 系列的继电器可能会发生故障。

  • 海拔

    最高 4000 米 如果您需要能在更高海拔地区正常运行的产品,请联系 Moxa。

  • EMC

    EN 55032/24

  • EMI

    CISPR 32,FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:1 kV;信号:0.5 kV
    IEC 61000-4-5 Surge:电源:2 kV;信号:1 kV
    IEC 61000-4-6 CS:3 V
    IEC 61000-4-8 PFMF

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 安全

    UL 61010-2-201(45MR-4420 系列和 45MR-7210 系列除外)

  • 绿色产品

    RoHS、CRoHS、WEEE

  • 时间

    45MR-1600 系列:661,247 小时
    45MR-1601 系列:661,247 小时
    45MR-2404 系列:1,955,805 小时
    45MR-2600 系列:647,334 小时
    45MR-2601 系列:660,179 小时
    45MR-2606 系列:638,652 小时
    45MR-3800 系列:2,085,426 小时
    45MR-3810 系列:2,478,459 小时
    45MR-4420 系列:1,450,453 小时
    45MR-6600 系列:2,291,755 小时
    45MR-6810 系列:1,649,892 小时
    45MR-7210 系列:2,550,077 小时
    45MR-7820 系列:256,886,914 小时

  • 标准

    Telcordia SR332

  • 保修期限

    45MR-2404 系列以外所有型号:5 年
    45MR-2404 系列:2 年 由于功率继电器的使用寿命有限,使用该组件的产品享受 2 年保修。
