EOM-G103 系列

IEC 62439-3 3 端口全千兆嵌入式网管型冗余模块

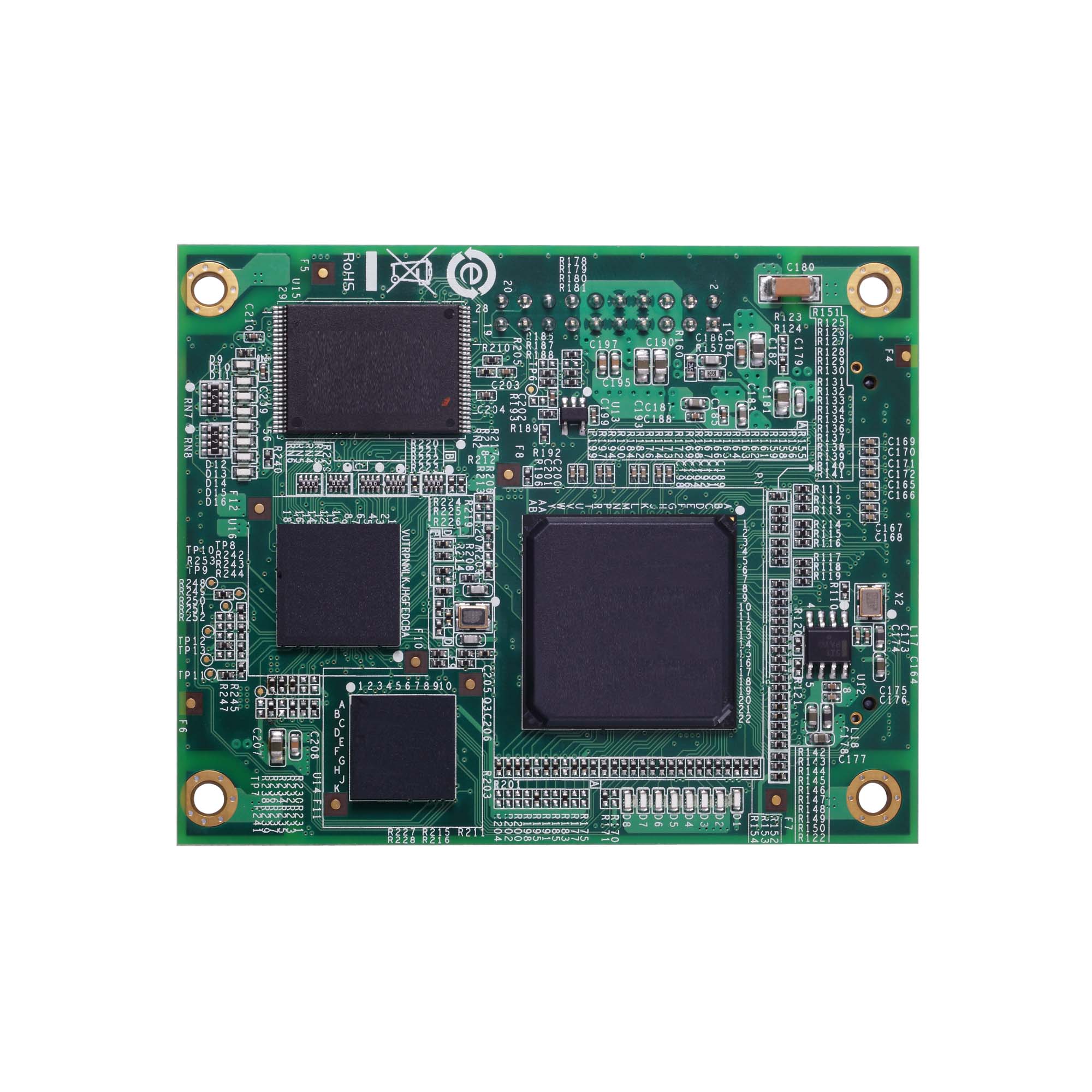

moxa-eom-g103-series-image-1-(1).jpg | Moxa

特点和优势

  • 符合 IEC 62439-3 条款 4 (PRP) 和条款 5 (HSR) 的要求
  • 预留 3 组 SGMII 出线用于 PRP/HSR (LAN A/LAN B/Inter Link),以及预留 1 组额外 SGMII 用于连接以太网 console

认证

  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

EOM-G103 系列专为要轻松将 IEC 62439-3 高级模块嵌入并集成至其产品的设备制造商而设计,可提升特定关键任务应用的效能和可靠性。

IEC 62439-3 条款 4 (PRP) 和 IEC 62439-3 条款 5 (HSR) 是定义零恢复时间的工业自动化网络的冗余协议标准。PRP 和 HSR 适用于变电站自动化和其它无法容忍系统宕机的关键任务应用。

EOM-G103 系列符合 IEC 62439-3 标准,为需要将冗余模块嵌入至不符合 IEC 62439-3 规定的产品提供了简单易用且经济高效的集成解决方案。此系列模块支持 2 个用于构建 PRP 或 HSR 网络的 IEC 62439-3 以太网端口:SGMII(MAC 模式)/SerDes (1000BaseX)。它还包括 1 个标准以太网端口 SGMII(MAC 模式)/SerDes (1000BaseX),可连接标准 IEEE 802.3 以太网设备。此外,EOM-G103-PHR-PTP 系列还提供了 1 个额外的 SGMII(MAC 模式)/SerDes (1000BaseX) 来构建本地端的以太网 console 端口,用户在本地即可轻松维护、控制和管理设备。



其他特点和优势

  • PRP(并行冗余协议):在零恢复时间网络上,通过两个独立通路同时接收不同 LAN 发送的数据或向其发送数据

  • HSR(高可用性无缝冗余):复制每个帧并在 HSR 环网中双向传输,实现零时差切换

  • 基于硬件的 IEEE 1588v2 PTP(精密时间协议)一步端到端透明时钟,支持精确的网络时间同步

  • 可通过 CLI 配置



  • 标准

    IEEE 802.3,用于 10BaseT
    IEEE 802.3ab,用于 1000BaseT(X)
    IEEE 802.3u,用于 100BaseT(X) 和 100BaseFX
    IEEE 802.3z,用于 1000BaseSX/LX/LHX/ZX

  • 以太网接口

    3,SGMII(MAC 模式)/SerDes (1000BaseX) (PRP/HSR LAN A/LAN B/INTERLINK)

  • 接头

    1 个 2 x 40 pin 接头和 1 个 2 x 10 pin 接头

  • GPIO

    3 x 可编程 I/O pin

  • 冗余协议

    HSR 和 PRP

  • Console 端口

    以太网 console(SGMII(MAC 模式)/SerDes (1000BaseX))

  • 输入电流

    0.49 A @ 3.3 VDC

  • 尺寸

    80 x 1.6 x 65 mm(3.15 x 0.06 x 2.56 英寸)

  • 重量

    28.6 g (0.06 lb)

  • 工作温度

    -40 至 60°C(-40 至 140°F)

  • 存储温度(含包装)

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    5 至 95%(非冷凝)

  • EMC

    EN 55032 Class A

  • EMI

    CISPR 32,FCC Part 15B Class A

软件、固件和驱动程序

筛选

名称 类型 校驗和 版本 操作系统 发布日期
Firmware for EOM-G103 Series
6.2 MB
固件
SHA-512
v4.1
2017年3月8日 2017年3月8日 发布说明

支持文件

名称 类型 语言 版本 发布日期
QIG for EOM-G103 Series
258.9 KB
QIG 英文 v1.1 2021年4月29日 2021年4月29日
Tech Note: Recommended Procedure for STP Cable Grounding on Moxa's Industrial Ethernet Switches
558.3 KB
技术说明 英文 v1.0 2019年2月12日 2019年2月12日
EOM-G103 系列产品资料表
1.7 MB
产品资料表 中文 v1.0 2018年11月12日 2018年11月12日
2D CAD for EOM-G103-PTP
165.8 KB
2D CAD 英文 2018年1月19日 2018年1月19日
Manual for EOM-G103 Series (EOM-G103-PHR-PTP hardware)
1.2 MB
手册 英文 v2.0 2017年3月19日 2017年3月19日
Moxa PRP/HSR Redundancy Box User's Manual
1.3 MB
手册 英文 v1.0 2015年3月10日 2015年3月10日

可用型号 (2)

显示图片
moxa-eom-g103-phr-ptp-image.jpg | MoxaEOM-G103-PHR-PTPmoxa-eom-g103-phr-ptp-st-image.jpg | MoxaEOM-G103-PHR-PTP-ST
工作温度-40 to 60°C-40 to 60°C
输入电压3.3 V3.3 V
EOM-G103-PHR-PTP 网管型冗余模块11
用于测试和应用开发的开发板1
