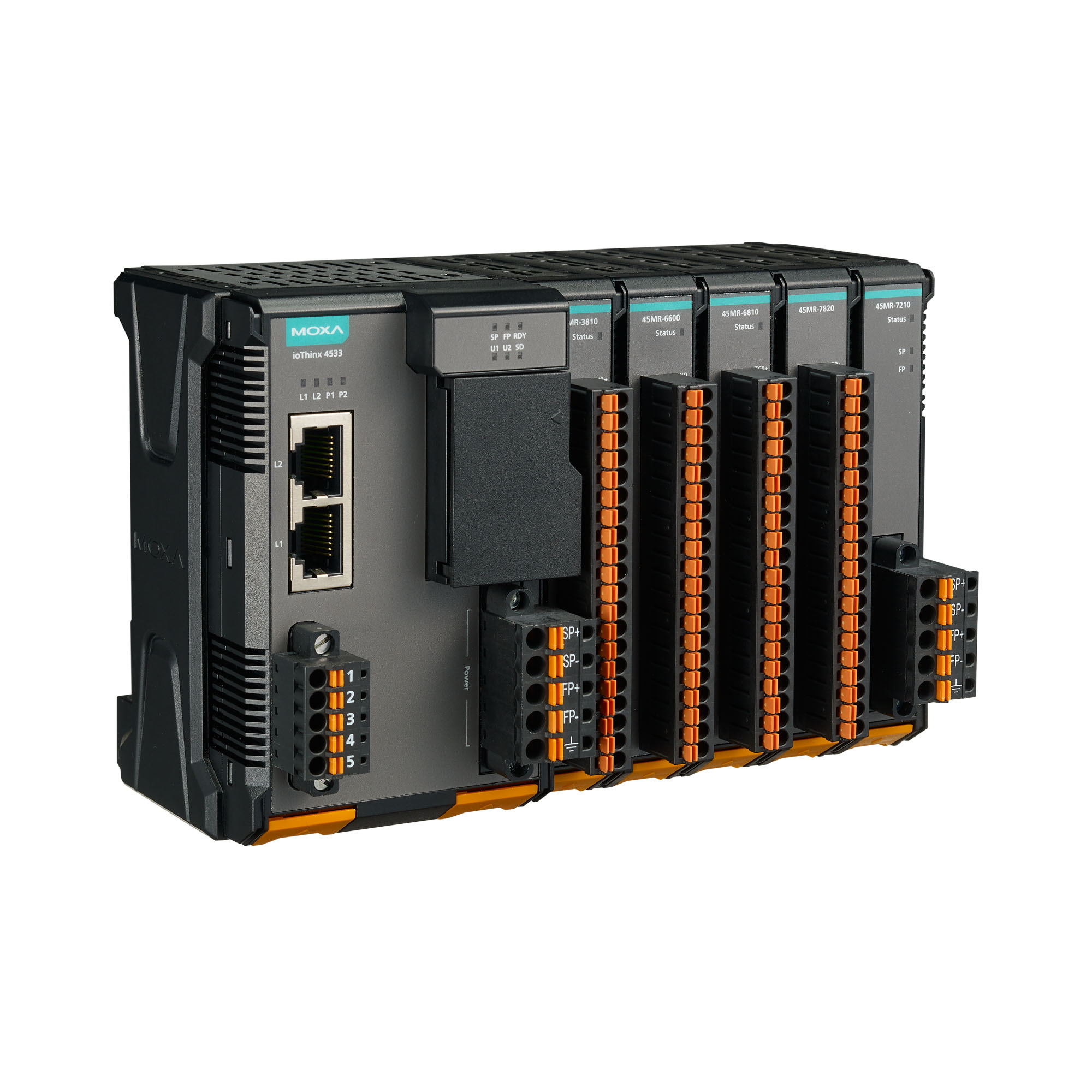

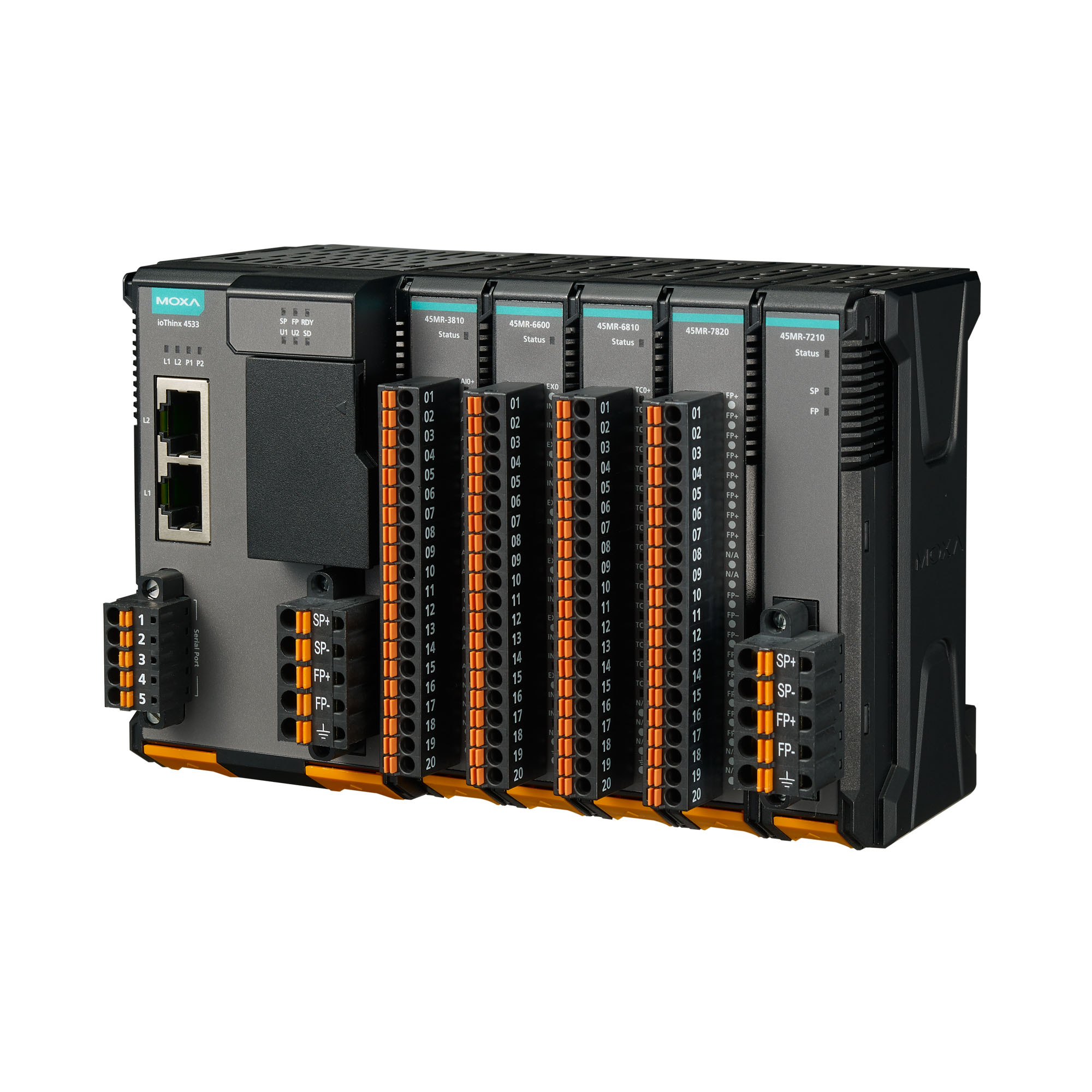

ioThinx 4530 系列

高级模块化控制器，内置串口

moxa-iothinx-4530-series-image-(1).jpg | Moxa
moxa-iothinx-4530-series-image-1-(1).jpg | Moxa
moxa-iothinx-4530-series-image-2-(1).jpg | Moxa

特点和优势

  • -40 至 75°C 宽温型号可选
  • 无需工具即可完成安装和拆卸
  • 支持多达 64 个 45MR I/O 和多达 5 个 45ML 串口通信模块
  • microSD 插槽，提供存储拓展

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-fcc-certification-logo-image.png | Moxa

联系销售人员

介绍

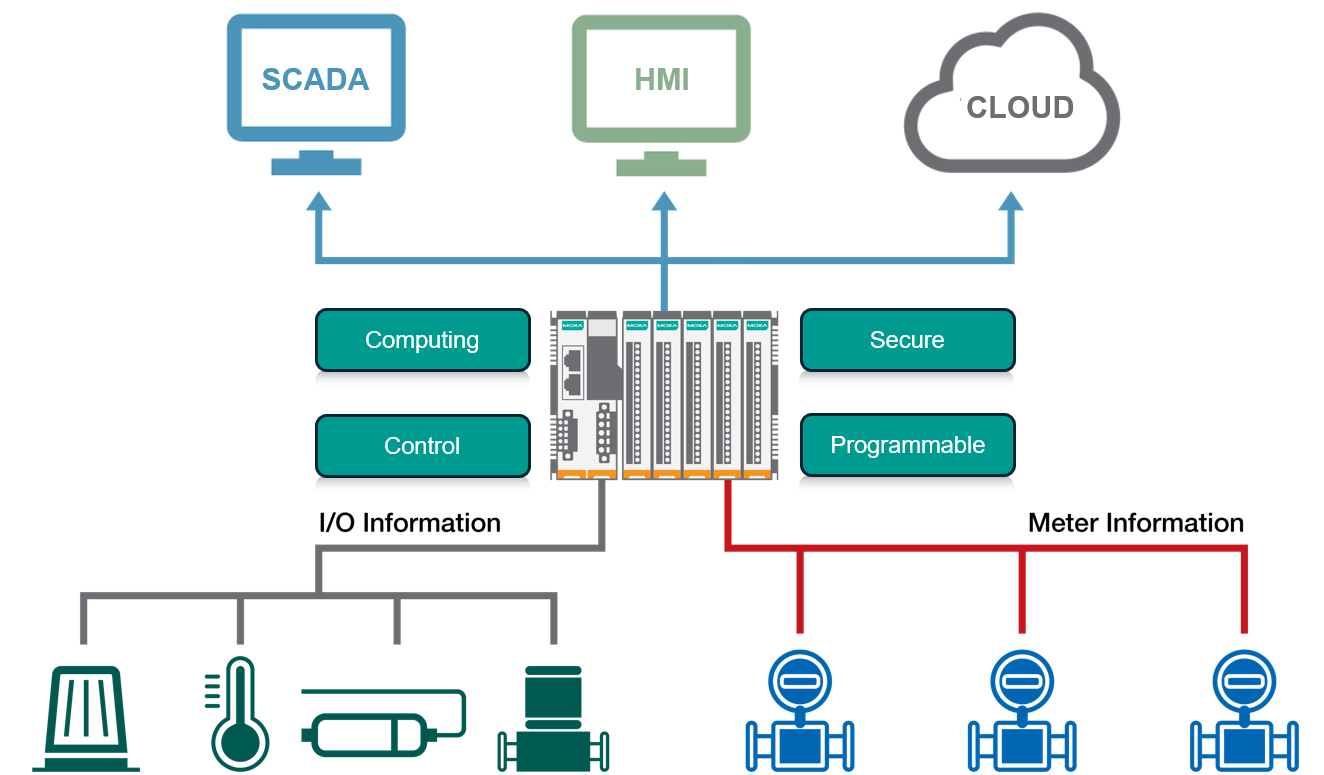

ioThinx 4530 系列是一款基于 Linux 的多功能控制器，支持 I/O 和串口扩展模块。ioThinx 4530 系列配备 Cortex-A7 双核 CPU、2 GB 内存和三合一串口，性能强劲。通过专用的 45MR 系列模块，包括数字量和模拟量输入/输出、继电器和温度模块，这款控制器最多可支持 64 个 I/O 模块单元。此外，ioThinx 4530 系列最多支持五个 45ML 系列串口模块。

Moxa Industrial Linux 3 (MIL3)

ioThinx 4530 系列运行于 Moxa Industrial Linux 3 (MIL3)，这是一种基于 Debian 的工业级 Linux 发行版。MIL3 由 Moxa 开发和维护，专为满足工业自动化系统的安全性、可靠性和长期供应要求而设计。

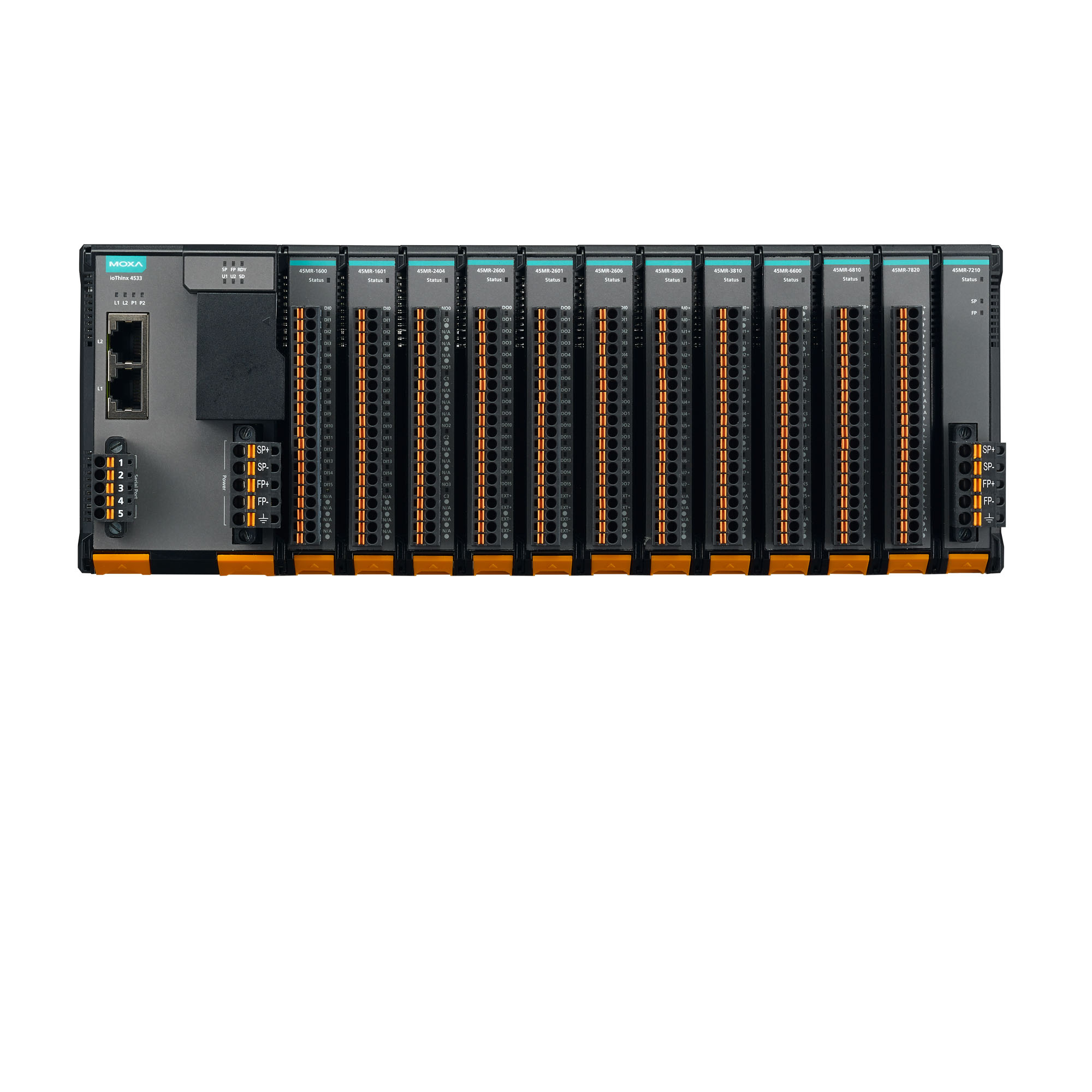

占用面积小，具有高密度输入/输出点

配备全套扩展模块的单个 ioThinx 4530 系列控制器可支持最多 1,024 个数字输入/输出点，同时保持极小的占用面积，宽不到 10 cm (3.9 in)，高不到 6.1 cm (2.4 in)。45MR 系列模块更小，只有 1.8 cm (0.7 in) 宽。这种紧凑型设计可以安装在有限的空间内，提高控制柜的简单性和可维护性。

灵活模块化设计可扩展 I/O 和串口

ioThinx 4530 系列采用灵活的模块化设计，可扩展 I/O 和串口，用户可以轻松修改扩展模块的组合，以适应各种应用场景。这种模块化功能帮助开发人员将程序从一个项目无缝迁移到另一个项目。

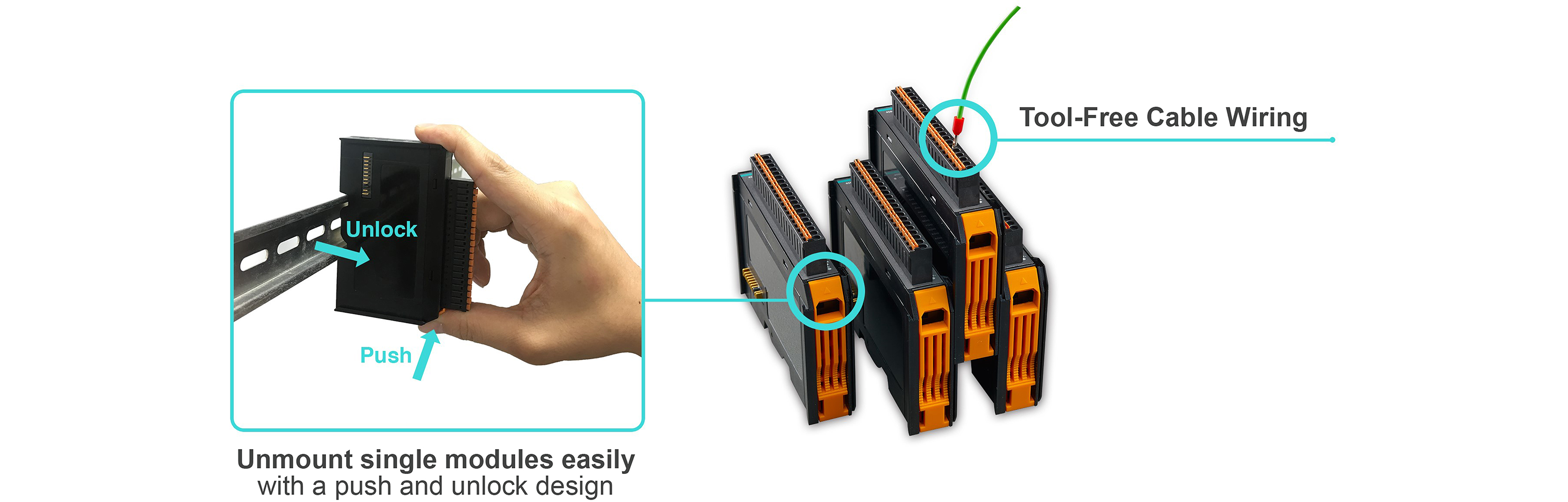

无需工具即可完成安装和拆卸

ioThinx 4500 系列采用独特的机械设计，缩短了安装和拆卸所需的时间。无需使用螺丝刀和其他工具，即可完成硬件安装的所有步骤，包括在导轨上安装设备，以及为通信和 I/O 信号采集接线。此外，无需任何工具即可从导轨上拆下 ioThinx。使用锁定和解锁按键，就能够轻松拆除导轨上的所有模块。

便于程序员使用

Moxa 为 ioThinx 系列提供全面的文档和工具，包括 C/C++ 和 Python 库、交叉编译工具链和示例代码。这些资源帮助程序员加快项目交付时间。

  • CPU

    Armv7 Cortex-A7 双核 1 GHz

  • OS

    Moxa Industrial Linux 3 (Debian 11, kernel 5.10)
    请访问 www.moxa.com/MIL

  • 时钟

    带备用电容器的实时时钟

  • DRAM

    2 GB DDR3L

  • MRAM

    128 kB

  • 预装存储

    8 GB eMMC（为用户预留 6 GB）

  • 存储卡槽

    microSD 插槽 x 1（最高 32 GB）

  • 扩展插槽

    最多 64 个（带 45MR I/O 模块）
    最多 5 个（带 45ML 通信模块）

  • 语言

    C/C++
    Python

  • 按钮

    复位按钮

  • 旋转开关

    0 至 9

  • 10/100BaseT(X) 端口（RJ45 接头）

    速率自适应

  • 电磁隔离保护

    1.5 kV（内置）

  • 验证

    本地数据库

  • 加密

    AES-256
    SHA-256

  • 安全协议

    SSHv2

  • 基于硬件的安全

    TPM 2.0

  • Console 端口

    RS-232（TxD、RxD、GND），3-pin（115200、n、8、1）

  • 端口数量

    1 x RS-232/422 或 2 x RS-485-2w

  • 接头

    弹簧式 Euroblock 端子

  • 串口标准

    Rs-232/422/485（软件可选）

  • 波特率

    300、600、1200、1800、2400、4800、9600、19200、38400、57600、115200 bps

  • 流量控制

    RTS/CTS

  • 校验位

    无、偶、奇

  • 停止位

    1，2

  • 数据位

    7，8

  • RS-232

    TxD、RxD、RTS、CTS、GND

  • RS-422

    Tx+、Tx-、Rx+、Rx-、GND

  • RS-485-2w

    Data+、Data-、GND

  • 电源接头

    弹簧式 Euroblock 端子

  • 电源输入数量

    1

  • 输入电压

    12 至 48 VDC

  • 电源功耗

    1940 mA @ 12 VDC

  • 过高电流保护

    3 A @ 25°C

  • 过压保护

    55 VDC

  • 输出电流

    1 A（最大）

  • 电源接头

    弹簧式 Euroblock 端子

  • 电源输入数量

    1

  • 输入电压

    12/24 VDC

  • 过高电流保护

    5 A @ 25°C

  • 过压保护

    33 VDC

  • 输出电流

    2 A（最大）

  • 接线

    串口线缆，16 至 28 AWG
    电源线缆，12 至 26 AWG

  • 剥线长度

    串口线缆，9 至 10 mm
    电源线缆，12 至 13 mm

  • 外壳

    塑料

  • 尺寸

    60.3 x 99 x 75 mm (2.37 x 3.9 x 2.96 in)

  • 重量

    207.7 g (0.457 lb)

  • 安装

    导轨式安装

  • EMC

    EN 55032/35

  • EMI

    CISPR 32，FCC Part 15B Class A

  • EMS

    IEC 61000-4-2 ESD：接触：4 kV；空气：8 kV
    IEC 61000-4-3 RS：80 MHz 至 1000 MHz：3 V/m
    IEC 61000-4-4 EFT：电源：2 kV；信号：1 kV
    IEC 61000-4-5 Surge：电源：2 kV；信号：1 kV
    IEC 61000-4-6 CS：10 V
    IEC 61000-4-8 PFMF

  • 安全

    UL 61010-2-201

  • 冲击

    IEC 60068-2-27

  • 振动

    IEC 60068-2-6

  • 时间

    954,606 小时

  • 标准

    Telcordia SR332

  • 工作温度

    ioThinx 4533-LX：-20 至 60°C（-4 至 140°F）
    ioThinx 4533-LX-T：-40 至 75°C（-40 至 167°F）

  • 存储温度（含包装）

    -40 至 85°C（-40 至 185°F）

  • 相对湿度

    5 至 95%（非冷凝）

  • 海拔

    最高 4000 m

  • 绿色产品

    RoHS、CRoHS、WEEE

软件、固件和驱动程序

筛选

全部 固件 软件包 管理工具
名称 类型 校驗和 版本 操作系统 发布日期
Programming Tools for ioThinx 4530 Series
756.1 KB 		软件包
SHA-512
v2.0
2024年3月18日 2024年3月18日 发布说明
Firmware for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
102.3 MB 		固件
SHA-512
v1.6.0
  • Linux
 2022年6月30日 2022年6月30日 发布说明
Software Package for ioThinx 4530 Series (bug fix for 45MR-6810 module)
23.5 KB 		软件包
SHA-512
v1.0
2021年7月23日 2021年7月23日 发布说明
Utility for ioThinx 4530 Series (Linux toolchain for ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
335.5 MB 		管理工具
SHA-512
v1.3
  • Linux
 2021年5月10日 2021年5月10日 发布说明
System Recovery Image for ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x
1.0 GB 		软件包
SHA-512
v1.0
2021年4月21日 2021年4月21日 发布说明
Programming Tools for ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x
5.2 MB 		软件包
SHA-512
v1.3
2020年10月7日 2020年10月7日 发布说明

支持文件

筛选

全部 2D CAD 产品资料表 手册 QIG
名称 类型 语言 版本 发布日期
QIG for ioThinx 4530 Series
1.4 MB 		QIG 英文 v1.6 2024年3月18日 2024年3月18日
Manual for ioThinx 4530 Series
2.9 MB 		手册 英文 v1.5 2024年3月18日 2024年3月18日
ioThinx 4530 系列产品资料表
4.0 MB 		产品资料表 中文 v3.0 2024年2月23日 2024年2月23日
Linux manual for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
1.7 MB 		手册 英文 v2.1 2023年7月3日 2023年7月3日
QIG for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
1.6 MB 		QIG 英文 v1.4 2021年7月30日 2021年7月30日
Manual for ioThinx 4530 Series (ioThinx 4533-LX/LX-T/LX (V1)/LX-T (V1), HW Rev 1.0.x)
4.2 MB 		手册 英文 v1.4 2020年12月11日 2020年12月11日
2D CAD for ioThinx 4530 Series (ioThinx4533)
672.4 KB 		2D CAD 英文 2019年3月8日 2019年3月8日

相关内容

筛选

全部 解决方案手册 白皮书 视频

可用型号 (2)

显示图片
比较
moxa-iothinx-4533-lx-image.jpg | MoxaioThinx 4533-LX
比较
moxa-iothinx-4533-lx-t-image.jpg | MoxaioThinx 4533-LX-T
语言C/C++, PythonC/C++, Python
以太网接口2 x RJ452 x RJ45
串口界面RS-232/RS-422/RS-485RS-232/RS-422/RS-485
支持的 I/O 模块数量6464
工作温度-20 至 60°C-40 至 75°C
