NDR 电源系列

120/240 W 小型电源,适用于导轨式产品

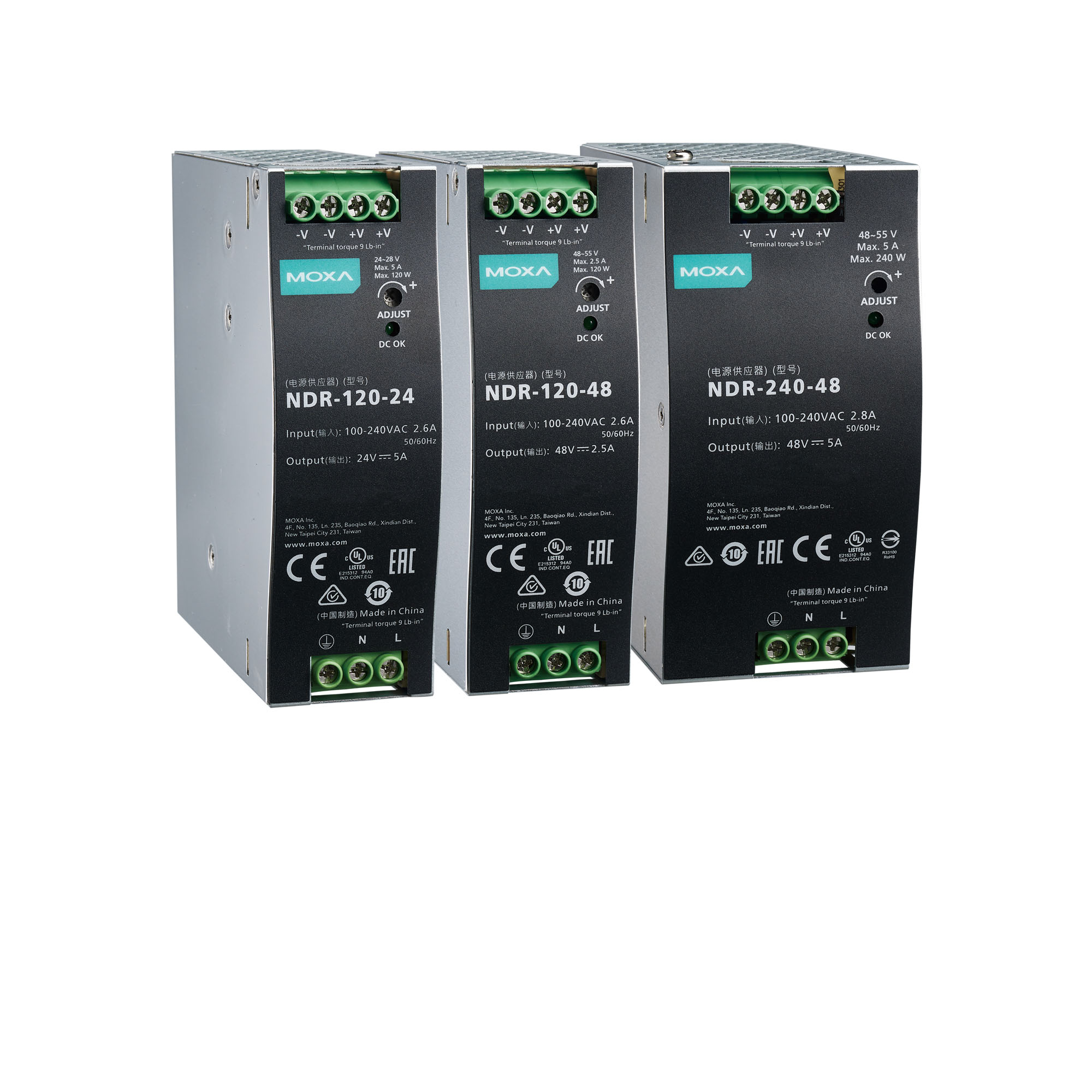

moxa-ndr-power-supply-series-image-(1).jpg | Moxa

特点和优势

  • 导轨式安装电源
  • 设计轻薄,适合机柜安装
  • 通用交流电源输入
  • 功率转换效率高

认证

  • moxa-ul-listed-certification-logo-image.png | Moxa
  • moxa-ce-certification-logo-image.png | Moxa
  • moxa-eac-certification-logo-image.png | Moxa

联系销售人员

介绍

NDR 系列导轨式电源专为工业应用而设计。40 至 63 mm 的纤薄外形,使电源可轻松安装在机柜等狭小的空间内。此系列电源支持 -20 至 70°C 工作温度,适用于严苛的工作环境。电源配有金属外壳,支持 90 VAC 至 264 VAC 交流输入,并符合 EN 61000-3-2 标准。 此系列产品还支持恒定电流模式,可提供过载保护。



  • 功率

    NDR-120-24:120 W
    NDR-120-48:120 W
    NDR-240-48:240 W

  • 电压

    NDR-120-24:24 VDC
    NDR-120-48:48 VDC
    NDR-240-48:48 VDC

  • 额定电流

    NDR-120-24:0 至 5 A
    NDR-120-48:0 至 2.5 A
    NDR-240-48:0 至 5 A

  • 波纹和噪声

    NDR-120-24:120 mVp-p
    NDR-120-48:150 mVp-p
    NDR-240-48:150 mVp-p

  • 电压调整范围

    NDR-120-24:24 至 28 VDC
    NDR-120-48:48 至 55 VDC
    NDR-240-48:48 至 55 VDC

  • 满载时的建立时间/上升时间

    NDR-120-24:2500 ms,60 ms @ 115 VAC
    NDR-120-24:1200 ms,60 ms @ 230 VAC
    NDR-120-48:2500 ms,60 ms @ 115 VAC
    NDR-120-48:1200 ms,60 ms @ 230 VAC
    NDR-240-48:3000 ms,100 ms @ 115 VAC
    NDR-240-48:1500 ms,100 ms @ 230 VAC

  • 满载时的典型保持时间

    NDR-120-24:10 ms @ 115 VAC
    NDR-120-24:16 ms @ 230 VAC
    NDR-120-48:10 ms @ 115 VAC
    NDR-120-48:16 ms @ 230 VAC
    NDR-240-48:22 ms @ 115 VAC
    NDR-240-48:28 ms @ 230 VAC

  • 典型效率

    NDR-120-24:88%
    NDR-120-48:89%
    NDR-240-48:90%

  • 典型电流

    NDR-120-24:1.3 A @ 230 VAC,2.25 A @ 115 VAC
    NDR-120-48:1.3 A @ 230 VAC,2.25 A @ 115 VAC
    NDR-240-48:1.3 A @ 230 VAC,2.5 A @ 115 VAC

  • 电压范围

    90 至 264 VAC(47 至 63 Hz)
    127 至 370 VDC

  • 浪涌电流(冷启动)

    35 A @ 230 VAC,20 A @ 115 VAC

  • 额定输出电源

    105 至 160%

  • 保护类型

    恒定电流限制,排除故障工况后自动恢复

  • 过压范围

    NDR-120-24:29 至 33 V
    NDR-120-48:56 至 65 V
    NDR-240-48:56 至 65 V

  • 保护类型

    关断工作电压,重新通电以恢复

  • 外壳

    金属

  • 尺寸

    NDR-120-24:123.75 x 125.20 x 40 mm(4.87 x 4.93 x 1.57 英寸)
    NDR-120-48:123.75 x 125.20 x 40 mm(4.87 x 4.93 x 1.57 英寸)
    NDR-240-48:127.81 x 123.75 x 63 mm(5.03 x 4.87 x 2.48 英寸)

  • 重量

    NDR-120-24:500 g (1.10 lb)
    NDR-120-48:500 g (1.10 lb)
    NDR-240-48:900 g (1.98 lb)

  • 工作温度

    -20 至 70°C(-4 至 158°F)

  • 存储温度

    -40 至 85°C(-40 至 185°F)

  • 相对湿度

    20 至 95%(非冷凝)

  • 满载时的最高工作温度

    NDR-120-48:45°C (113°F)
    NDR-120-24:45°C (113°F)
    NDR-240-48:50°C (122°F)

  • 安全

    UL 508、EN 62368-1、IEC 62368-1

  • EMC

    EN 55032/24,EN 61000-3-2 Class A,EN 61000-3-3

  • EMS

    IEC 61000-4-2 ESD:接触:4 kV;空气:8 kV
    IEC 61000-4-3 RS:80 MHz 至 1 GHz:3 V/m
    IEC 61000-4-4 EFT:电源:2 kV
    IEC 61000-4-5 Surge:电源:2 kV
    IEC 61000-4-6 CS:10 V
    IEC 61000-4-8 PFMF
    IEC 61000-4-11

  • 标准

    MIL-HDBK-217F

  • 时间

    NDR-120-24:453,334 小时
    NDR-120-48:453,334 小时
    NDR-240-48:230,206 小时

支持文件

名称 类型 语言 版本 发布日期
QIG for NDR Power Supply Series
648.3 KB
QIG 英文 v1.2 2024年6月12日 2024年6月12日
NDR 电源系列产品资料表
2.3 MB
产品资料表 中文 v1.1 2020年4月7日 2020年4月7日

可用型号 (3)

显示图片

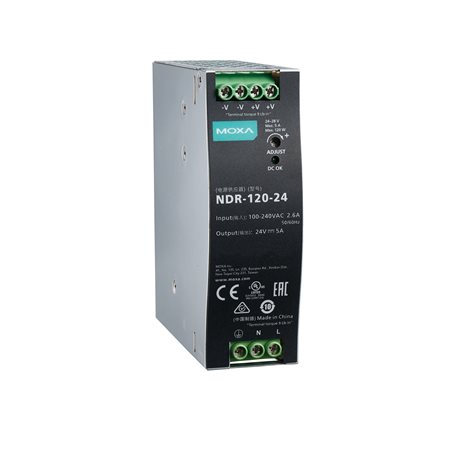

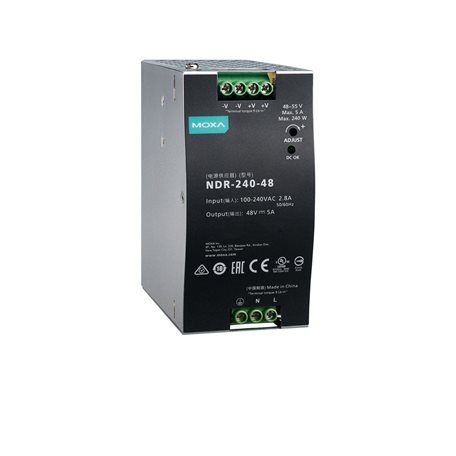

moxa-ndr-120-24-image.jpg | MoxaNDR-120-24moxa-ndr-120-48-image.jpg | MoxaNDR-120-48moxa-ndr-240-48-image.jpg | MoxaNDR-240-48
输入电压90 to 264 VAC
47 to 63 Hz
120 to 370 VDC
90 to 264 VAC
47 to 63 Hz
120 to 370 VDC
90 to 264 VAC
47 to 63 Hz
120 to 370 VDC
功率120 W120 W240 W
输出电压24 V48 V48 V
额定电流5 A2.5 A5 A
工作温度-20 to 70°C-20 to 70°C-20 to 70°C
